Un atardecer del cableado al Sensor de la fotocélula de amanecer

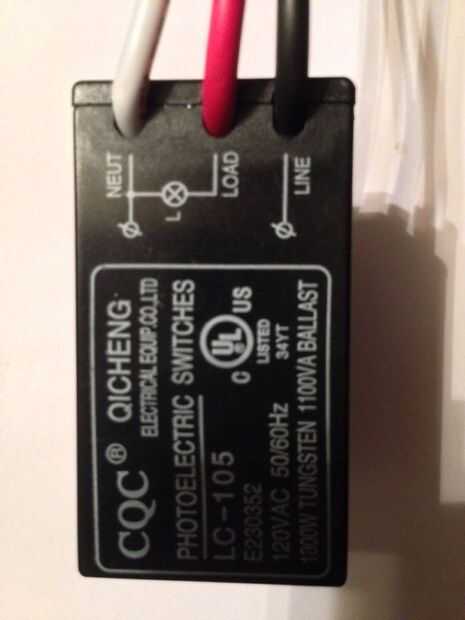

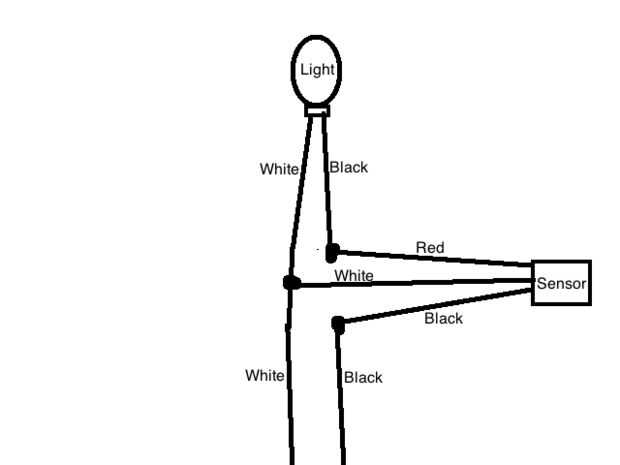

he comprado un sensor de la fotocélula en eBay después de aprender Lowes, Home Depot, y Walmart eran fuera de stock en ellos o no llevarlos.  No hay problema, pensé, 3 cables y si vienen con instrucciones.  Llegó, pero no instrucciones excepto en el pequeño plástico parte (ver segunda foto).  NO soy electricista, pero generalmente puede manejar proyectos fácil.  Si tiene 2 cables, debería ser fácil, pero con 3... es un problema.  Fui en línea a instructables, Youtube y otros sitios.  Aunque no pude encontrar nada que lo que necesitaba, reunir lo suficiente para intentarlo.  Aquí está mi esquema (tercera foto) y las instrucciones:

PRECAUCIÓN: EL CABLE NEGRO ES 120 VOLTIOS, ASÍ QUE APAGUE EL INTERRUPTOR O INTERRUPTOR AUTOMÁTICO.

Conecte el cable negro del sensor al cable negro que viene de casa.
Conecte el alambre rojo del detector al alambre negro de la luz.
Conectan los 3 cables blanco (de casa, del sensor y de la luz).

Ahora no es tan fácil. :-)

Etiquetas: Fotocélula exterior iluminación cableado de la casa
