Un barato Laser Tag (2 / 9 paso)

Paso 2: Entender el circuito

Una de las cosas más importante es entender que cómo funciona este circuito o de lo contrario sería como copiar y pegar algunos importan del sitio web sin utilizar el cerebro para understantd cómo funciona

Así que voy a explicarte el concepto por una cuestión de video y escrito

Escrito de la materia se separa en 2 partes

1. Comprender el circuito
2. Entender la lógica o el cerebro debido a que este circuito funciona

Ahora directamente se iniciará con la explicación del circuito laser tag y para quien no sabe que puede chequear estos sitios

• ElectronicsTutorial
• Vidyasagar Academia

o

ver el video de arriba

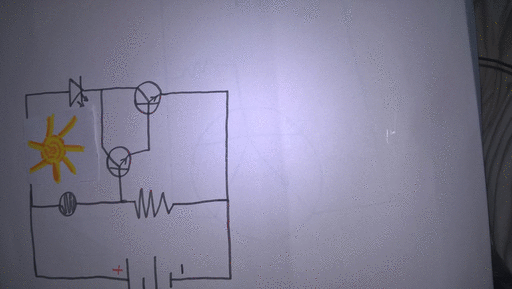

Así que en el circuito tenemos un LDR, una resistencia y 2 transistores

Ahora veamos el circuito como explico

• Cuando luz Hits LDR en nivel suficiente
  1. Corriente fluye a través de la batería a la Unión de LDR y LED
  2. La corriente que fluye a través de la LDR se poco pero reducir como más luz menos resistencia de la LDR
  3. Pero entonces también plomo base del transistor recibe menos corriente que la cantidad que fluye a través del conductor del colector del transistor de así que la corriente fluye a través de la Unión de base y colector
  4. Ahora en el cruce de la base y el emisor actual otra vez fluye como no hay ninguna corriente en el emisor
  5. Pero entonces esto suministra la corriente a la base del transistor 2 pero otra vez en comparación con el actual viene con el colector es más que la corriente en la base del transistor 2 para flujos de corriente y el circuito posteriormente completadas
• Cuando la luz no golpeó el LDR
  1. Ahora en este caso el LDR daría alta resistencia y su tal que no se la base del transistor 1 la corriente necesaria y por lo tanto la conexión no serán capaces de completar
  2. Ahora debido a la incompleta corriente que fluye por el transistor 1 º hace aún más el segundo transistor apagado o por no conseguir cualquier corriente en transistor de base es incapaz de hacer el circuito completo
• Ahora usted puede estar pensando en que por qué tenemos la resistencia de otros tan su básicamente para apoyar teoría que corriente siempre encuentra el camino de baja resistencia en otras palabras el actual caudal de voluntad a través de la parte del circuito que tiene menor resistencia así que ya sabes que por eso tenemos esta resistencia ya que no puedo cambiar el valor de LDR para conseguirlo trabajo en situación problemática como puede ser la luz alta en una habitación y poca luz en otra habitación
• Tan solo disminuyendo o aumentando la resistencia de la resistencia puede obtener resultado deseable que espero que estás con nosotros
• Así es cómo este circuito funciona así que vamos a tener Resumen
  1. Cuando la luz cae en LDR su se ilumina el LED
  2. Cuando hay oscuridad hace que el LED dim
