Un barato Laser Tag (4 / 9 paso)

Paso 4: Placment de las piezas # MOC

  • Primer lugar todos los componentes en PCB siguiendo el circuito que se da en la imagen de fritzing

O

Puede grabar la placa PCB he dado la imagen de fritzing

Estos son algunos consejos para cómo colocar eficientemente los componentes

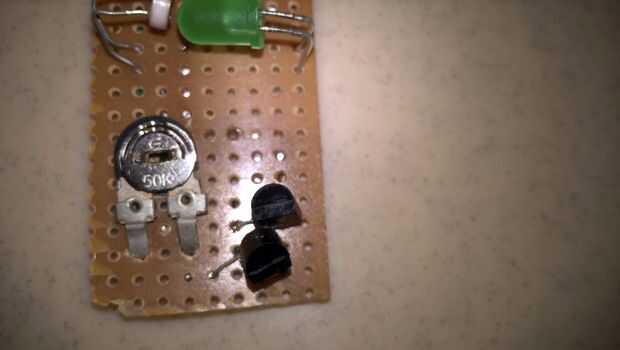

i) el transistor 2 se puede colocar el colector del transistor 1 y colector del transistor 2 º están en agujeros adyacentes de PCB y el emisor de transistor 1 debe ser adyacente a la base del transistor 2 º

II) ahora intentar colocar otros componentes similares a las imágenes dadas

III) recuerda de no cortar los cables extras de resistencia y el LED será útil para usted en el momento de la soldadura

IV) Recuerde colocar LDR y LED de orientación frente a la unos a otros esto es lo que hará que este circuito funciona

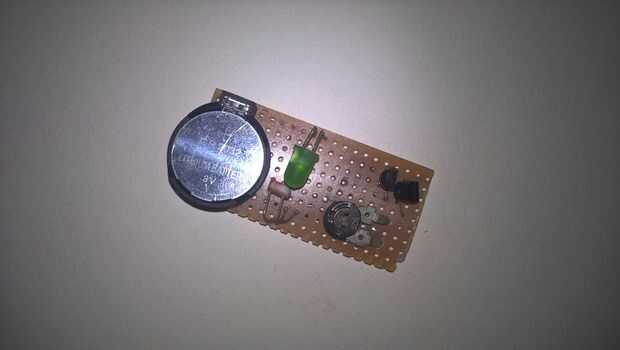

  • Ahora corte el PCB pero recuerden dejar algún lugar si usted lo requiere en el momento de la soldadura

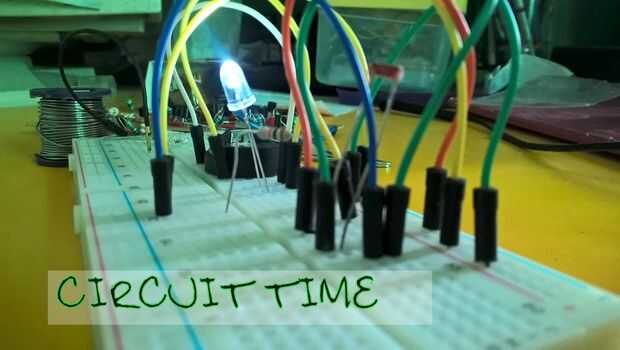

#MOC está haciendo del circuito:-P
