Paso 3: Soldar los diodos en lugar

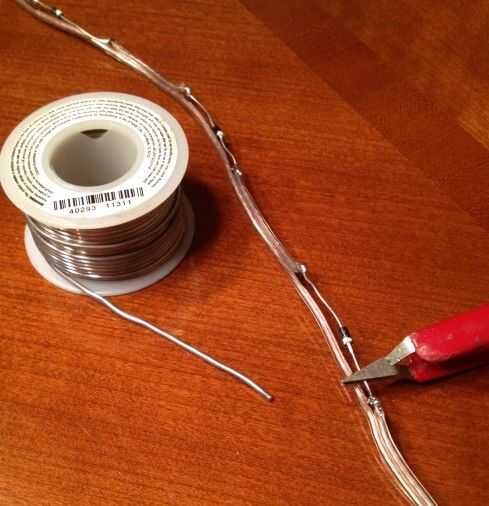

Quiero ejecutar un alambre de bajo voltaje de un tomacorriente de pared dentro de mi garaje a través de una grieta en la jamba de la puerta en el sensor al aire libre en el lado sombrío de la casa. Empalmar el cable del cargador del teléfono a un pedazo de cable de altavoz moderadamente pesada. He quitado las secciones de un conductor e inserta los diodos uno a la vez. Hay algunos hilos entre los diodos por lo que el cable es más flexible para las curvas necesarias. Observe el disipador de calor del clip de resorte. Los diodos son muy sensibles al calor. Siempre use un disipador de calor al soldar diodos y otros semiconductores.
Después de soldar cada diodo en lugar comprobé el flujo de corriente a través de los dos últimos diodos utilizando la función de prueba de diodo para asegurarse de que no había cometido un error. Envuelve los cables en cinta eléctrica plástica cuando estaba terminado de soldadura y pruebas.
