Un caddy de cajón personalizado del corte del laser (2 / 6 paso)

Paso 2: Diseñar las articulaciones madera

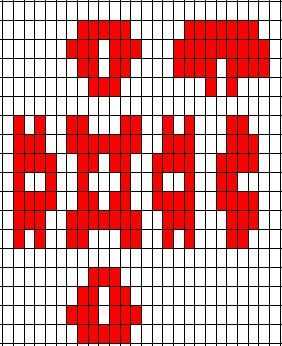

Diseño de juntas de la caja es muy parecido a crear un rompecabezas 3D. Usted tendrá tres piezas de madera (o más) que se unen en un solo punto, y ninguno de ellos puede ocupar el mismo espacio. Recomiendo usar papel milimetrado trazar donde sus ranuras y lengüetas será en las diferentes piezas de la caja. En la foto muestro una avería de una caja de cuatro compartimientos básica, con cada tamaño de la cuadrícula que representa el espesor de los materiales. Esto haría una caja muy pequeña, pero sirve para mostrar cómo las piezas malla juntos. Use su creatividad para idear su propio tres diseño tridimensional para satisfacer sus necesidades.

Tenga cuidado de no debilitar significativamente alguna de las tablas retirando mucho material de cualquier una sola pieza. Eliminación de una porción grande de una línea o fila también puede debilitar la pieza. ¿Observe que la pieza más grande en el ejemplo tiene sólo un bloque a lo largo de cada borde? Probablemente no es el mejor diseño.

Curiosamente, el más pequeño hace los dedos de la articulación, más fuerte será la articulación. Esto es en parte porque el pegamento se adhiere bien al grano expuesto entre los dedos y en parte porque hay más superficie compartida por las piezas interconectadas. Probablemente no es aconsejable cortar los dedos más delgados que el grosor del material que esté trabajando, especialmente si se utiliza madera contrachapada. Creo que es una buena regla del pulgar para hacer las lengüetas o dedos por lo menos dos veces el espesor del material de la caja y también trate de dejar que mucho material que rodea los orificios ni ranuras de corte en una pieza. Dejando mucho espacio entre las pestañas dejará la articulación en esa área débil y más susceptible a la desviación. Un cuidadoso equilibrio de estabilidad y de interconexión debe ser pulsado.
