Un calentador de laboratorio controlados de temperatura

UN CALENTADOR DE LABORATORIO CONTROLADAS DE TEMPERATURA

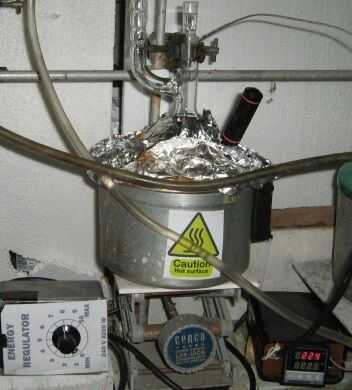

El dispositivo descrito es un baño de aire calentado eléctricamente con regulación de temperatura y entrada de potencia regulable mediante un controlador de temperatura digital PID. Es adecuado para uso como un calentador para aparatos químicos, como el utilizado en las operaciones de destilación y el reflujo.  Un baño de aire es el medio preferido para calentar matraces de destilación, porque su uniformidad superior de calefacción evita sobrecalentamiento local y carbonización de los efectos, que son experimentados comúnmente con mantos de calefacción eléctrica. El control de temperatura digital es opcional; el calentador se puede utilizar con el regulador de la energía solamente si el usuario está presente para supervisar la operación y controlar manualmente la temperatura según sea necesario.

Piezas (precios de eBay anuncios)

CALENTADOR BÁSICO

1 olla de aluminio, aproximadamente 150 mm de diámetro con tapa § $ 2,00

1 lata vacía, 100 mm de diámetro x 150 mm alto $ 0.00

Cinta de calefacción eléctrica de fibra de vidrio, 25 mm x 1 m, 220 V 100W $ 3,00

1 panel de x IEC montar zócalos con bornes de tornillo $ 2,50

Aislamiento de lana de vidrio (salvado) *

1 x caja de plástico ABS 70 x 40 x 25 mm $ 2,00

1 x caja de plástico ABS 120 x 75 x 60 mm $ 9,80

1 cable de alimentación x IEC $ 2,75

1 regulador de la energía x SCR 220 V 2000 W $ 7,50

250 mm de cobre trenzado (rescatado del antiguo cable coaxial)

2 x abrazaderas de Cable y Terminal tiras $ 1,00

Surtido de tornillos y tuercas $ 2,00

(Subtotal) ($ 32,55)

CONTROL DE TEMPERATURA DIGITAL

Sonda de termopar de tipo K 400 oC $ 1,00

Controlador de temperatura PID digital 220 V $ 13,00

1 x caja de plástico ABS 120 x 75 x 60 mm $ 9,80

1 x 220 V extensión, 1 m $ 4,00

2 x abrazaderas de Cable y Terminal tiras $ 1,00

(Total) ($ 61,35)

§ de una tienda de segunda mano

* encontrado en antiguos hornos eléctricos o rollos de aislamiento de techo.

Como puede observarse, los artículos más caros son las cajas de plástico para la electrónica. Si puede utilizar cajas ya tiene o hacer su propio, puede ahorrar casi 1/3 del costo.
