Un cargador de la cerca eléctrica de ingeniería inversa (10 / 11 paso)

Paso 10: Indicador de circuito

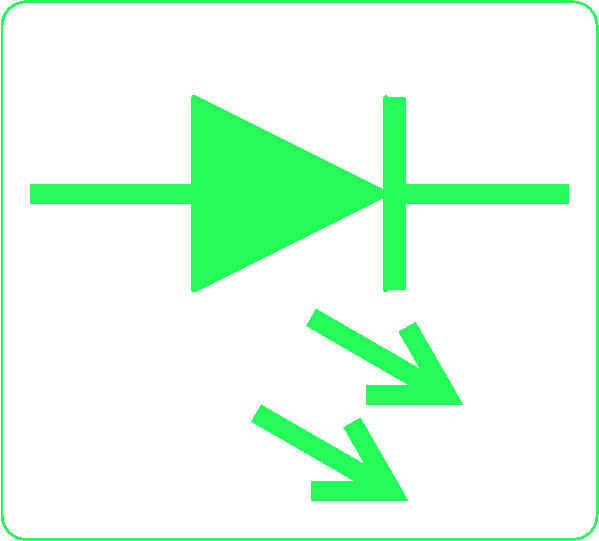

La unidad cuenta con un indicador de falla que consiste en un LED verde.  El LED parpadeará una vez para cada pulso de salida.  En condiciones normales parpadea una vez cada 1,3 segundos.  El LED se enciende mientras que C3 se carga, y el brillo aumenta hasta que C3. R2 limita la corriente a través del LED.

Si hay una carga excesiva en la salida al alambre de la cerca, como de para ponerse en contacto con la maleza o hierba, el LED parpadeará en sólo la mitad de la tasa habitual.  Se utiliza para proporcionar una indicación de error al usuario.

Cuando hay una carga excesiva en el cable de salida, la tensión de salida caerá hasta el punto donde el pulso de reset no es de un alto suficiente voltaje para reiniciar el contador.  En este caso, el contador será mantener contando hasta que da la vuelta, después de un total de 128 relojes.  Esto se refleja en la salida de LED parpadeará entonces a solamente cerca de una mitad de la velocidad normal.  Si el contador no se restablece, luego la salida Q6 seguirá siendo alta, incluso después de que ha contado a 64.  Si el capacitor C4 en serie con la compuerta de Q1 no estaban allí, y el contador de salida en lugar de otro fueron conectados directamente a la puerta, luego Q1 encenderse hasta que se desbordó el contador a cero.  Luego realizaría durante 1 segundo, y probablemente se destruiría.  Entonces es necesario para evitar C4.
