Un cargador de la cerca eléctrica de ingeniería inversa (2 / 11 paso)

Paso 2: Apertura de la unidad

Ejercer extrema precaución cuando trabaje con cualquier dispositivo de alto voltaje o 120 VAC alimentado! Experimentar a su propio riesgo!

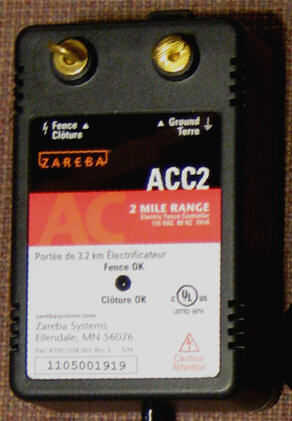

La unidad se encuentra en un estuche de plástico negro como se aprecia en la imagen.  Un cable para la conexión a un tomacorriente de 120 VCA sobresale de la parte inferior de la caja.  El frente de la caja tiene dos tornillos para la fijación a la guía.  Uno de los tornillos se utiliza para conectar un cable a una varilla metálica en el suelo. El otro terminal se conecta a la cerca de alambre sí mismo.

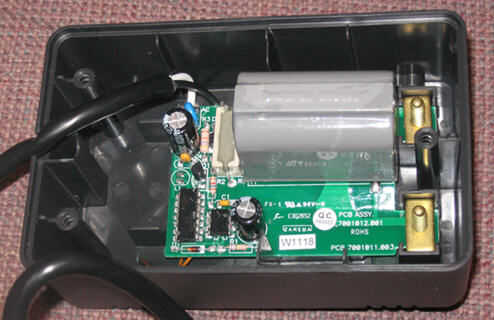

Al abrir esta unidad, lo que encontré fue un tablero de circuito pequeño con relativamente pocos componentes.  La placa de circuito se pueden extraer del caso ser desenroscando los tornillos completamente.

Las imágenes muestran el exterior de la unidad y como lo PCB se instala dentro de la caja.

Algunos de los componentes tienen sus designadores de marcado en la placa en blanco.  Al crear el esquema, he utilizado estos designadores cuando están presentes y asignado a otros cuando no que se presentan en el PCB.

La Junta está cubierta en lo que se llama capa conformal, que en este caso es como un barniz bastante grueso.  Esto puede agregar protección contra la humedad y condensación.  Puede hacer sondear el circuito mucho más desafiante, como el multi puntas de prueba de multímetro y osciloscopio generalmente no penetran la capa y en contacto con el circuito.  Me pareció necesario rayar lejos esta capa para realizar buenas conexiones al sondeo.
