Un cargador de la cerca eléctrica de ingeniería inversa (4 / 11 paso)

Paso 4: Descripción detallada de la operación de circuito

Como muchos dispositivos de alto voltaje, esta unidad opera por rápidamente pulsando la entrada para un transformador de relación de vueltas alto.
En este dispositivo en particular, la energía se almacena primero en un condensador, que después rápidamente se descarga a través del primario del transformador, generando un pulso breve de alto voltaje en el secundario del transformador.

Me he roto el circuito en diferentes secciones según su función.  Se describen en detalle en los pasos siguientes.  Dentro de cada sección es un esquema con los componentes relevantes destacados.  Consulte el esquema al leer a través de cada sección.  Si el texto de estos esquemas es ilegible como se muestra, haga clic en la pequeña "i" en la esquina izquierda y luego seleccione "original" o "grande".

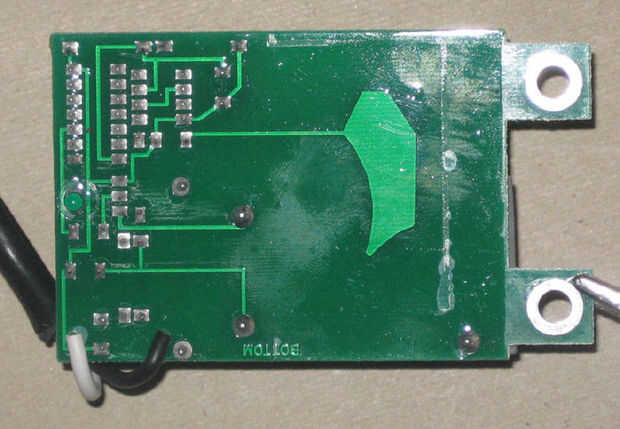

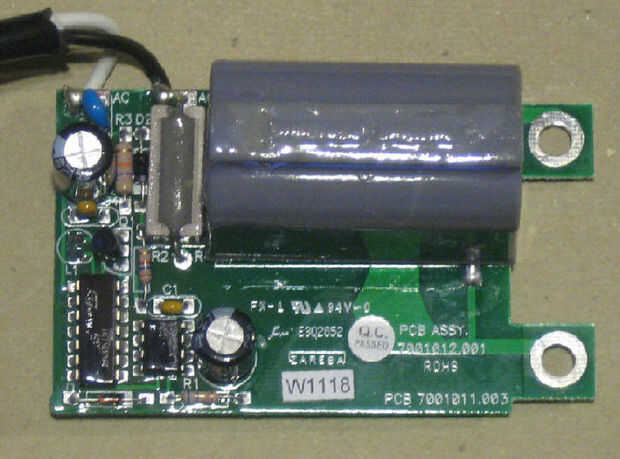

Las imágenes aquí muestran la parte superior y parte inferior de la PCB.
