Un cepillo láser lineal de la pintura con luz (2 / 6 paso)

Paso 2: el pulso de circuito

Como de costumbre decidí usar un CI NE555 simple y común. Sé que este famoso chip es muy eficaz en la fabricación de una onda cuadrada con frecuencia personalizada y ciclo de trabajo.
Hay fórmulas para determinar la resistencias de la derecha y valores de los condensadores para obtener las características necesarias, pero aquí sólo jugamos un poco con java potente simulador de circuitos de Falstad.

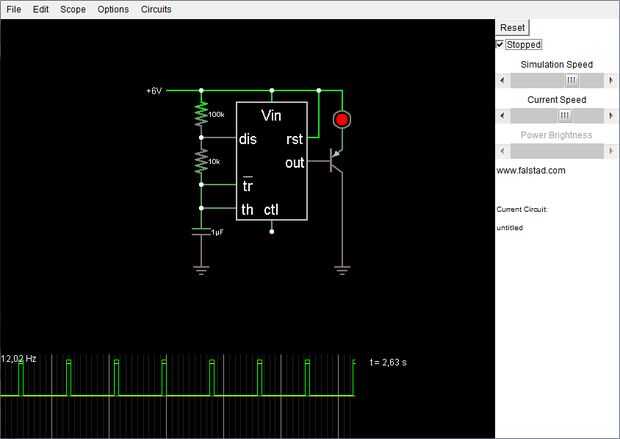

Aquí está mi Tcircuito est (click para abrir), pero también se pueden encontrar muchos ejemplos en la Página Web de Falstad.

Te darás cuenta que cambiando los valores de los componentes (en la ventana de falstad haga clic en componentes y seleccione "edit") la frecuencia y el deber ciclo de cambio.

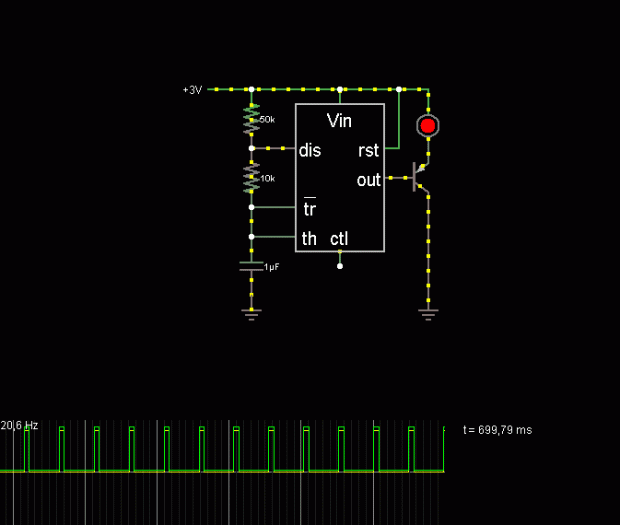

Con los valores en el cuadro obtuvieron una frecuencia de 12Hz y un ancho de pulso muy corto (en realidad la ola se invierte, debido al transistor PNP). Luego reemplacé el resistor de 100K con el potenciómetro de 100K y una resistencia de 2K; genera una frecuencia de 12 Hz a cerca de 60 Hz, con un valor de centro (pote de 50K) de 20 Hz... perfecto!
Además, si usted quiere configurar también la duración del pulso (no sólo intervalos entre pulsos) puede reemplazar también el resisitor de 10K con un pote de 10K.
