Paso 1: Haz tus herramientas y piezas requeridas.
Antes de que nos propusimos en este emprendimiento, necesita los componentes y herramientas.

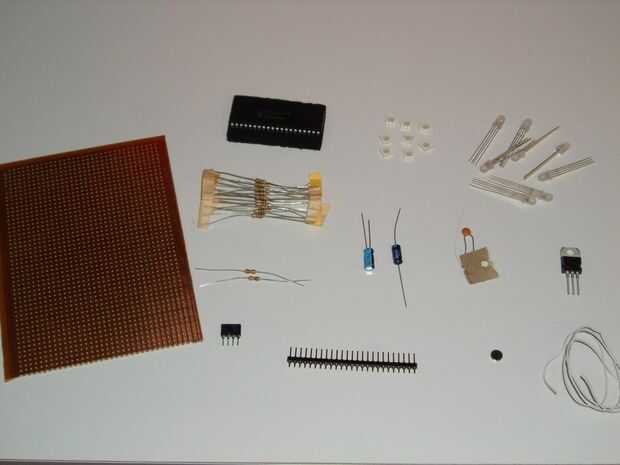

Lista de partes:
1 x microcontrolador PIC 18f4680
1 x 40 pines zócalo de IC (opcional - para albergar el microcontrolador)
8 x común cátodo RGB LED
resistencias de 24 x 100 ohmios (cualquier voltaje)
condensador de 1 x 0,1 uF (opcional)
2 x 100 uF condensadores
1 x 7805 (regulador de 5 voltios)
10 k ohm resistencias 2 x
1 x sensor de efecto hall interruptor de efecto hall
Jefe del pin de 1 x 5 (para conectar el programador pickit2)
1 x pequeño de la tierra rara imanes (para ser usado con el sensor)

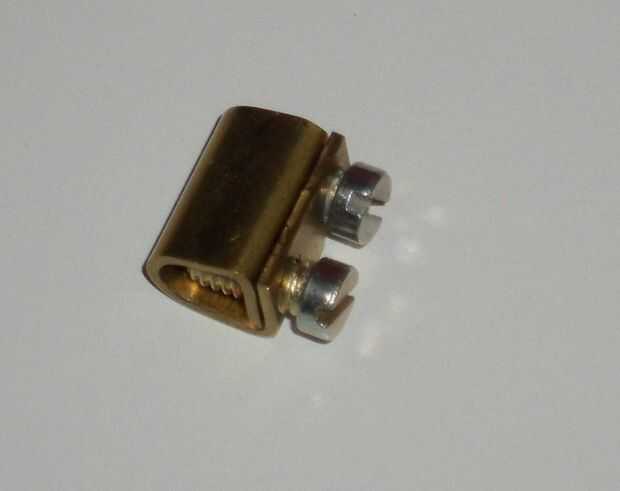

1 x tornillo en cañerías de tipo cableado adaptador (ver última foto - conseguirlos en una ferretería)
motor de 1 x 12v
1 x motor (cualquier motor que puede destruir para partes - es decir, las escobillas de grafito)
alimentación de 1 x 12v (para el motor)
fuente de alimentación 1 x 7.5 voltios (para la pantalla POV - puede ser hasta de 18v)
1 x (5,5 cm x 5,5 cm blanco pcb - aka revestido de cobre en blanco)-esto se utilizará para transferir el poder a la pantalla
Palillos del pegamento del derretimiento Holt
De la soldadura
Veroboard / Junta de experimentadores
Fino alambre de esmalte (ver foto)
Alambre de núcleo estándar (como el usan en cable de red)

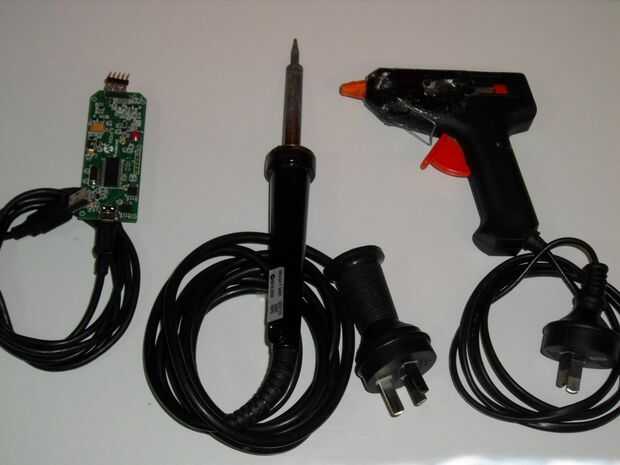

Herramientas:
-Soldador
-Destornillador
-pistola de pegamento caliente del derretimiento
-Cuchillo Stanley
-Cortadores
-alicates
-Programador pickit2
-herramienta de desoldar (lechón de la soldadura o soldadura trenza - por si acaso!)
-equipo que ejecuta windows
-compilador de basic de pez espada (esto es una descarga gratuita - compila el código para el microcontrolador)
-POV Image Converter (Software que he hecho, link de descarga esta incluida en el instructivo)
Ahora que tienes todo eso, vamos a entrar en la construcción.
