Paso 20: Con la pantalla en modo de desplazamiento izquierda.
En primer lugar, es necesario descargar este archivo zip:
http://www.bradsprojects.com/Forum/Download/File.php?id=290
Usted también necesitará pez espada básico para compilar el código que genera el software de conversión.
Que puede ser descargado aquí:
http://www.sfcompiler.co.uk/downloads/SwordfishSE.exe
Una vez descargado y descomprimido, necesita copiar la carpeta povdata en el directorio c:\. Esta carpeta contiene datos de texto que se utilizan en el proceso de conversión - no va a funcionar sin esta carpeta.
Entonces usted simplemente haga clic en el icono de configuración para instalar el software.
Ahora desde mi registro de windows está registrado a mi trabajo, que se instala el software es realmente 'Nacional Aeroespacial centro de formación' que se encuentra en el menú de inicio. Yo realmente no sé cómo cambiar eso por el momento...

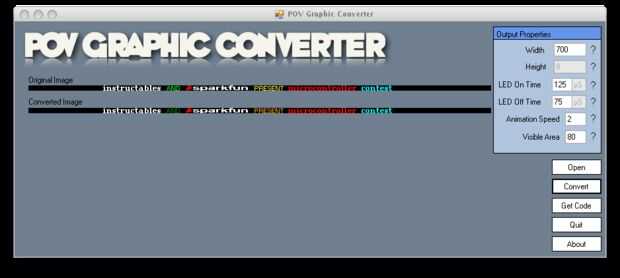

Una vez que lo instale, se debe ejecutar automáticamente. y se le presentará con la pantalla principal (ver primera foto)
He incluido una imagen de muestra que puede convertir enseguida, para hacer esto - simplemente haga clic en convertir. se actualizará la imagen convertida a mirar como el de la primera foto de abajo.
Usted entonces puede abrir su propia imagen, solo tienes que actualizar entonces las propiedades de salida en la esquina superior izquierda para que coincida con el ancho de la imagen.
Haga clic en convertir para ver como lucirá la imagen en color de 3 bits.
Una vez hecho esto, haga clic en el botón "obtener código" y el programa generará todo el código para el microcontrolador.

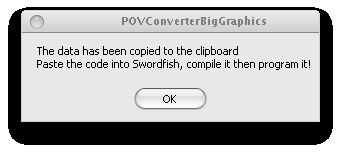

Dale unos segundos y aparecerá un cuadro de mensaje que te deja saber que la conversión es completa y que ha copiado estos datos en el portapapeles. (ver segunda foto)

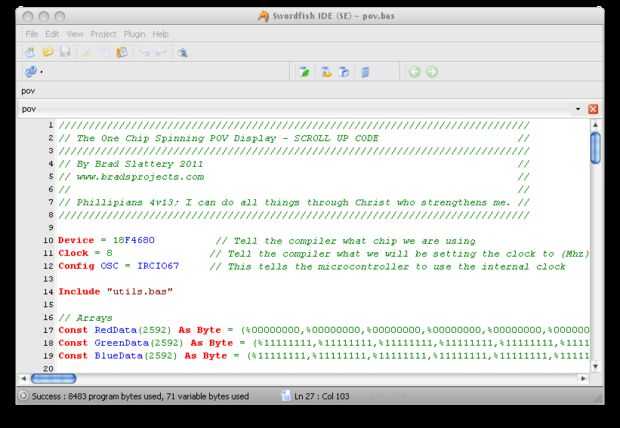

Entonces usted necesita abrir pez espada básica y haga clic en 'editar', 'pegar' para pegar los datos. Entonces golpeó F9 a complie el código en un archivo hexadecimal. (ver tercera foto)

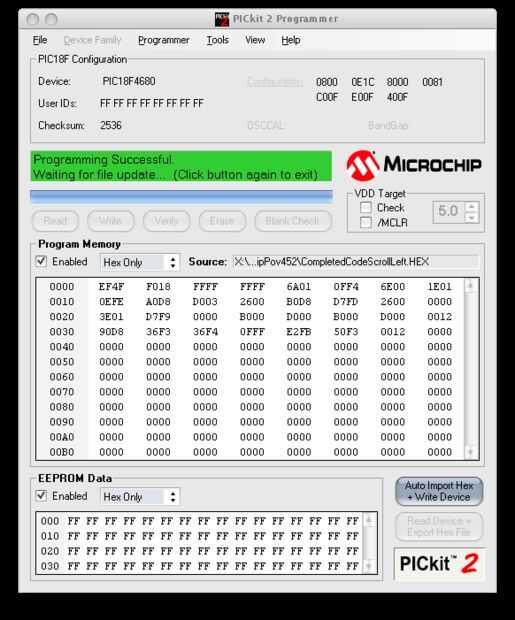

Abra el software pickit2 y con el pickit2 conectado a la pantalla, abra el archivo hexadecimal y copiar en el mcirocontroller. Y eso es todo - ahora se mostrará la animación en la pantalla POV Spinning! (ver foto cuarta)
