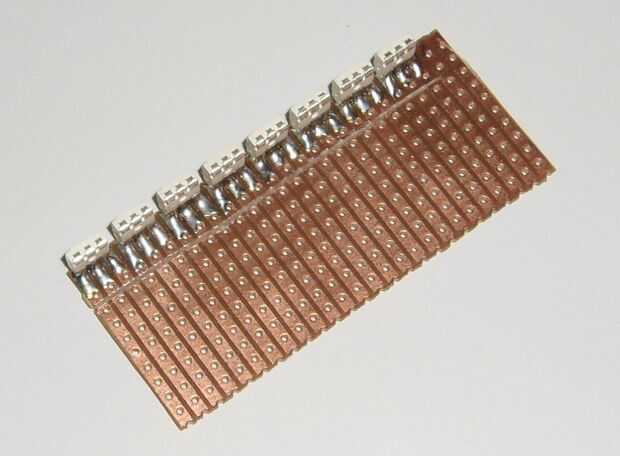

Paso 4: En el LED de la soldadura y corte algunas pistas
He usado superficie montaje LED solo para ver cómo van (he utilizado anteriormente a través del orificio del LED en un proyecto pasado)
Suelde el rojo, verde y azul a la Junta.
Las tres conexiones en la parte superior son los cátodos. (esto puede variar para tu LED de - darles un cheque rápido con su multímetro para verificar)
Usted también notará que he cortado una línea a través de las pistas de conexión para el LED. Esto es así podemos soldar en algunas resistencias de la serie para limitar la corriente de cada LED.
Nota importante: Usted necesita para asegurarse de que el LED inferior está conectada como su LED menos significativo. Es decir, este led se conectará al pin PORTA 0, patillas PORTB 0 y puerto D 0. Usted entonces suba de ahí. Siga el esquema y va bien =)
