Paso 5: Cuerpo estructura (inferior)
Después de las piezas que se han impreso...
(1) tome el tubo de cuerpo de BT-80 y corte aproximadamente a la mitad.
(2) tomar el acoplador de tubo e introdúzcalo en uno de los lados del cuerpo. Empuje que en hasta unos 4mm de la misma se muestra en la parte superior. Asegure en su lugar mediante el encolado en.

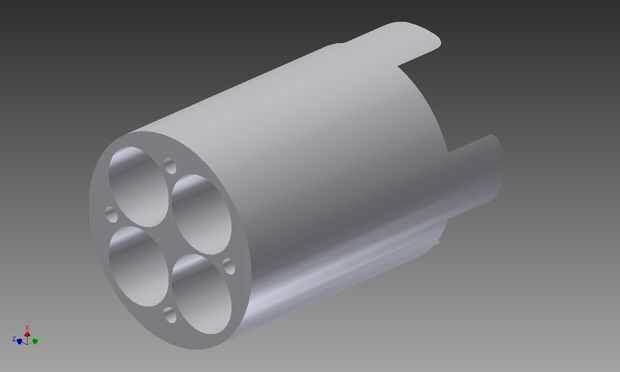

(3) tome el montaje de motor principal y empuje en el lado sin el acoplador hasta que quede a ras con el cuerpo. Pegamento en así.
(4) la última parte es el anillo de retención. Esta parte está asegurada en el montaje de motor después de que los motores se han insertado con el uso de un metal largo perno y tuerca.
Me explico yo aquí!

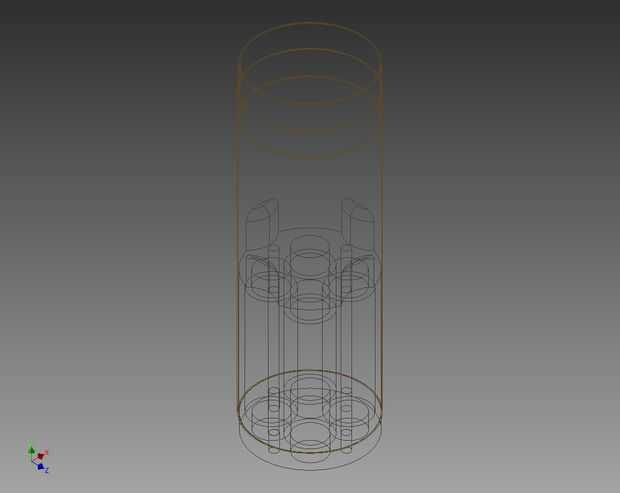

Supongo que también podría explicar el razonamiento detrás de mi diseño del montaje del motor. Decidí que un montaje de motor múltiples sería difícil de hacer y también sería la luz. Así que decidí hacer una impresión 3D de uno. Es un simple montaje que tiene ranuras para los motores que no les permiten moverse hacia adelante y tiene agujeros para dirigir las cargas de eyección. Entonces es un anillo de retención que tiene un diámetro ligeramente más pequeño que los motores para sostener los motores cuando las cargas de eyección encienden.
Descargo de responsabilidad: el perno de metal usado para el anillo de retención es algo que encontré en mi casa, también tendrá que improvisar o tal vez hacer un viaje a Home Depot!
