Un colector de hierba/hoja para el cortacéspedes de montar a caballo su (5 / 13 paso)

Paso 5: Ajuste la plataforma de la parte posterior

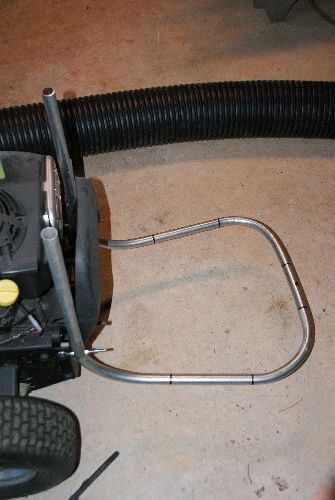

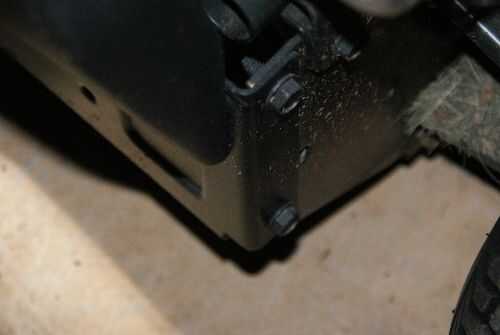

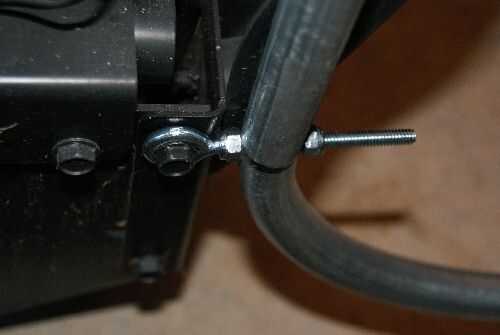

Monte el bastidor de la plataforma para el cortacéspedes de montar a caballo con dos 1/4 pernos de ojo que son 4" largo (Foto #1). Perfore dos agujeros de 1/4" a través del marco en las marcas de 16" y colocar las armellas con las contratuercas (Foto #2). Los ojos de estos tornillos van sobre los pernos principales que sostienen la placa metálica trasera del cortacésped (Foto #3).

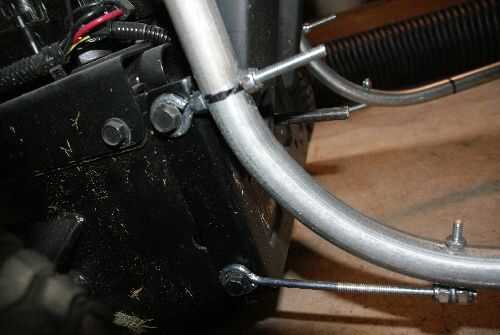

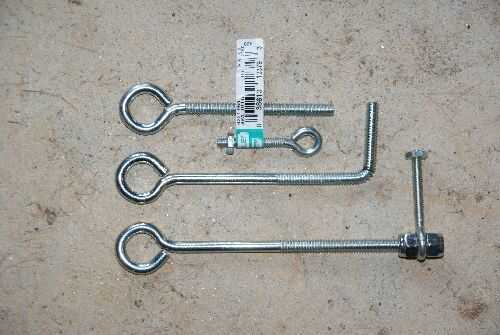

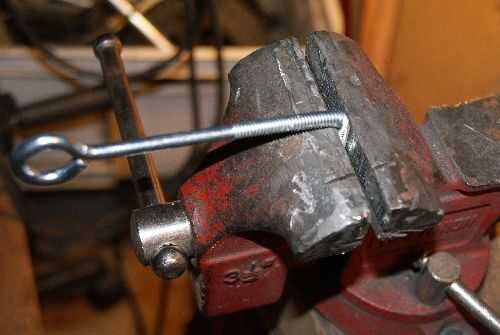

He probado dos maneras diferentes de hacer que los pernos de anilla inferiores para el marco (baja dos armellas en la foto #4). Una forma era utilizar un segundo cáncamo más pequeños fijado a la anilla más grande con dos tuercas de seguridad. La otra forma era un 6" largo 1/4" perno de argolla de 1.5" de la curva desde el extremo (Foto #5). De cualquier manera estos fueron conectados a la estructura de la podadora y entonces se inserta en los agujeros en el marco de la plataforma (foto #6) coincidentes.

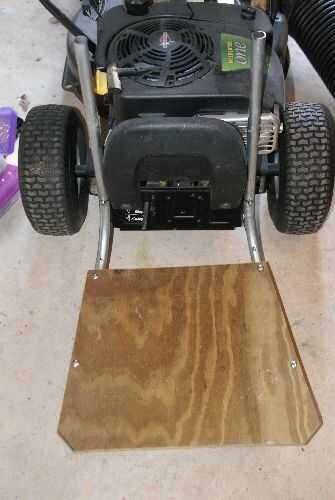

La plataforma que hice fue 17" adelante-atrás y 20" de ancho. Va a hacer casi cualquier pieza de madera contrachapada impermeable. Esto fue atornillado al chasis con cuatro 2" largo 1/4" hexagonal pernos y tuercas de fijación (foto #6).
