Paso 4: Añadir el interruptor y conector JST
Importante : Lea este paso todo antes de ponerla. Se colocan juntos extraño porque tenía que cambiar y corregir el proyecto como construido. Además, hay algunas cosas en las fotos que no han sido cubiertas todavía porque el orden en el que he construido es diferente de la orden de este Instructable.

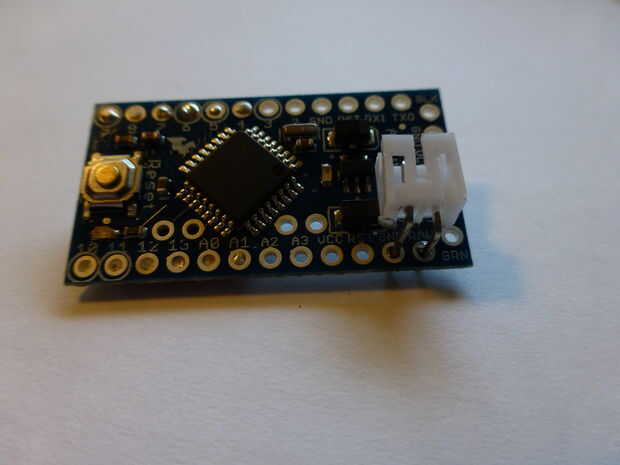

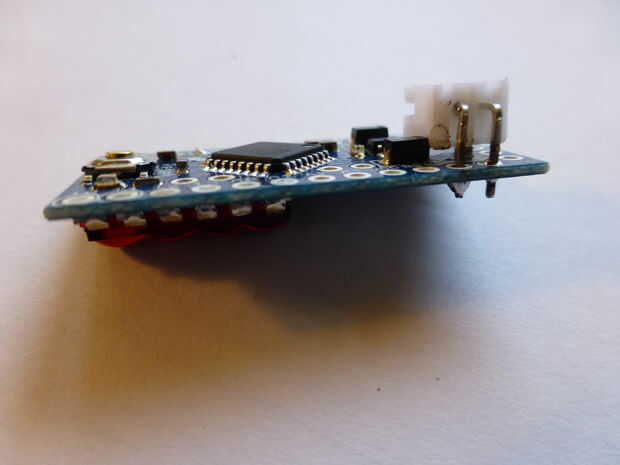

Soldar el conector JST en los pines GND y primas en el Arduino. Luego, corte el cable que va a RAW por la mitad. Esto es donde el circuito interruptor se añadirán por lo que podemos convertir el dispositivo de encendido y apagado

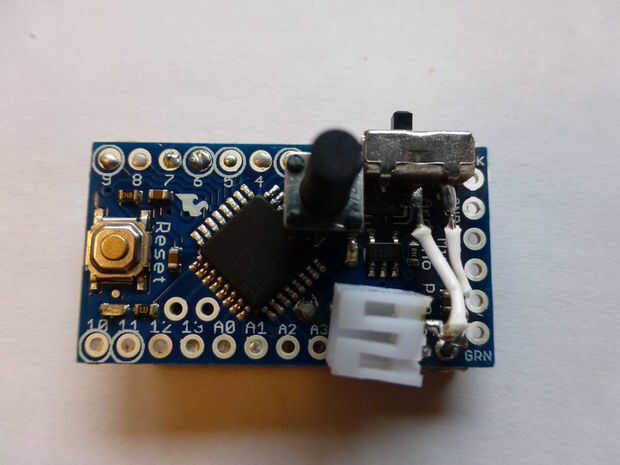

Pegue el interruptor en su lugar. Empuje derecho contra el botón así que hay suficiente espacio para programar el Arduino con FTDI más adelante. Usé pegamento para pegarlo en el lugar. Nosotros no usando ninguna de las patillas que está cubriendo encima de así que usted puede pegar derecha en el tablero.

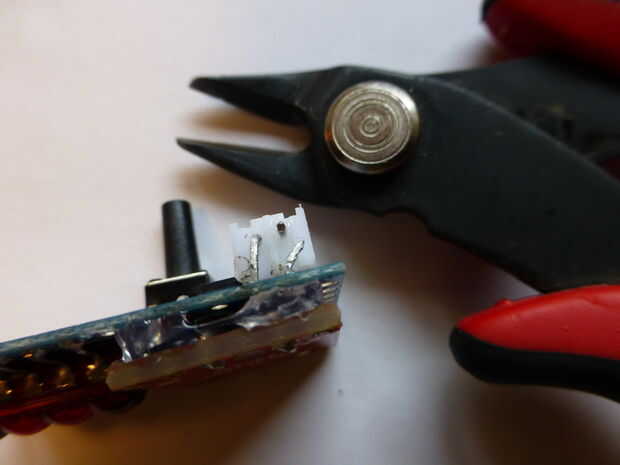

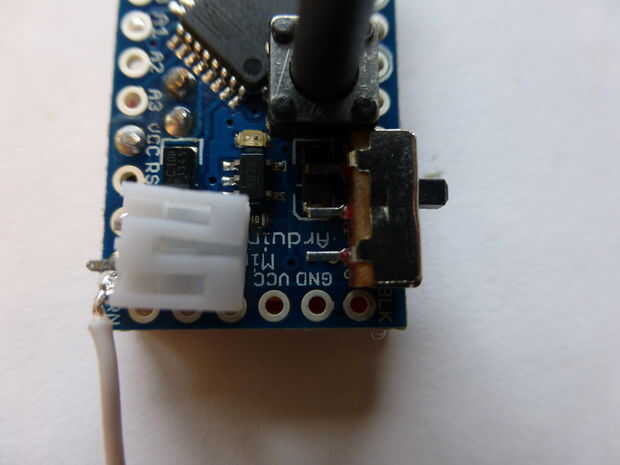

A continuación, gire el conector JST para que quede mirando el resto de la Junta en vez del interruptor. Esto permitirá que la batería se conecta (no había suficiente espacio antes). Sólo uno de los cables del conector es en el Arduino, por lo que debe ser fácil de torcer. Puede que necesite hacer algunas supergluing a los pasadores metálicos que se pegan en la parte de plástico del conector JST para permanecer en el lugar.

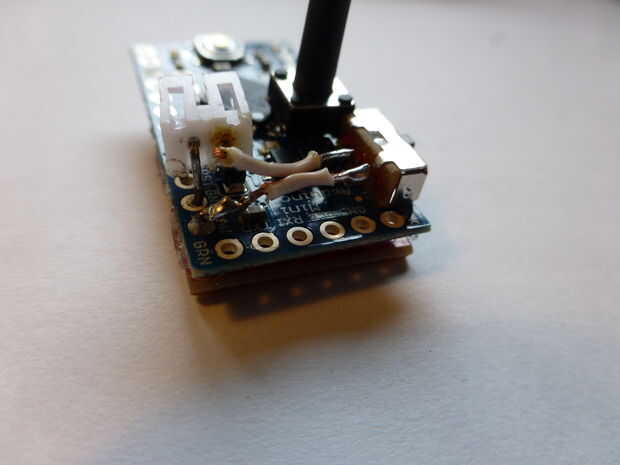

Solde el botón en el cable cortado del conector JST como se muestra en la imagen, y haya terminado con el circuito de potencia!
