Paso 5: Conecte el Sensor de altitud

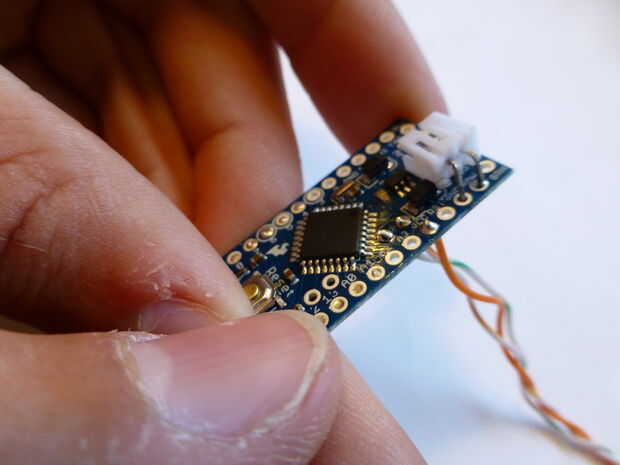

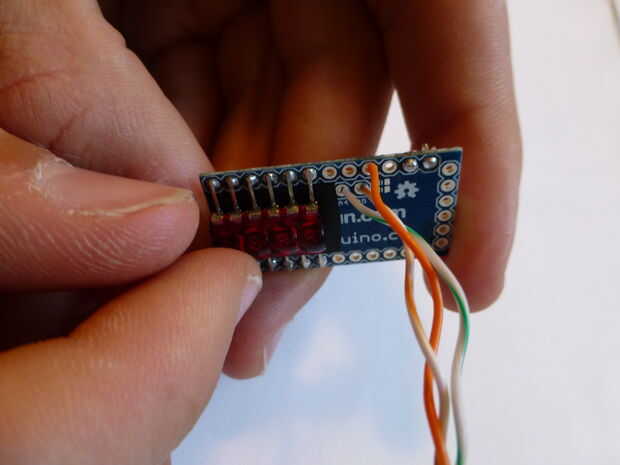

Conecte el Sensor de altitud pins SDA, SCL, VCC y GND para A4, A5, VCC y GND de Arduino respectivamente pins con alambre trenzado. Esto puede ser difícil. Colocar todos los cables pero el cable de tierra por debajo del sensor para que sea más fácil trabajar con, además de proporcionar más apoyo a la Junta para evitar el balanceo. Colocar el cable de tierra directamente de uno de los pines GND a la otra.
Asegúrese de que nada está en cortocircuito. Si hay cualquier alambres expuestos que están cerca uno del otro, puede meter un trozo de cinta aislante entre ellos y asegúrese de que se pega.

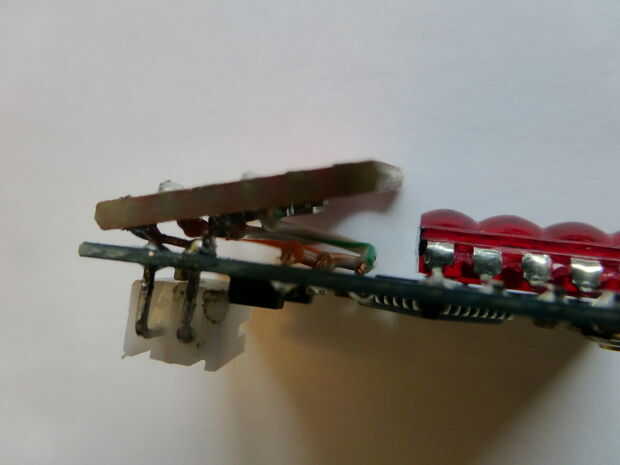

Después de probar el sensor está funcionando y conectado correctamente con algún código de ejemplo, péguelo con pegamento caliente. El sensor utiliza presión de aire para detectar la altitud para asegurarse de dejar espacio para que alcance el sensor de aire. Solo pegué bajo cada esquina.
