Un contador de tiempo de fallo de alimentación de $20 (3 / 6 paso)

Paso 3: Cortar el temporizador

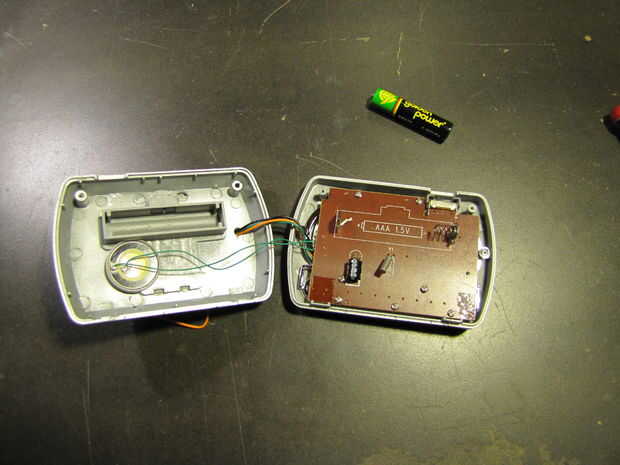

Apertura de la caja es fácil. Primero, quite los dos tornillos en la parte de atrás y use un destornillador de hoja delgado para pop abierto el fondo de la caja. En el interior, quitar los pequeños tornillos que sujetan la placa PC al frente del caso. La pantalla LCD puede tirar lejos el PCB, así que ten cuidado para no dañar los contactos de silicona suave en la pantalla LCD.

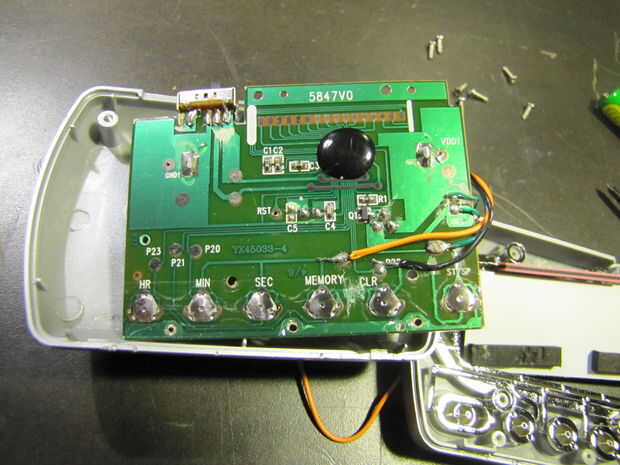

Soldadura 12" longitudes de alambre fino a través de los contactos del botón Start/Stop, teniendo cuidado de no dañar el contacto de metal conductor. Había raspado a un poco de la capa verde protectora para que la soldadura se adhiera a la traza de cobre en el PCB. También he añadido un cable desde el botón "Borrar" para uso futuro.

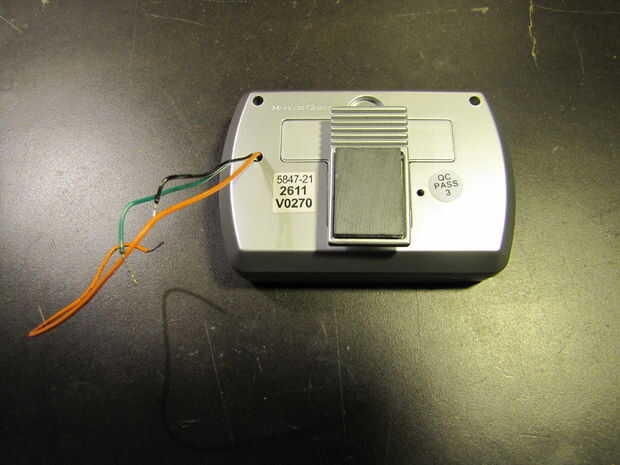

Cuidadosamente vuelva a colocar el PCB para el frente de la caja y los cables hacia fuera la ruta a través de un orificio en la parte posterior. Tornillo todos detrás junto y prueba que los botones funcionan todavía. También confirmar que los cables se iniciar y detener el temporizador brevemente tocar juntos. Si funciona todo, Felicidades! Usted está listo para el siguiente paso.
