Paso 4: Hacer el diseño (un paso muy sencillo!)

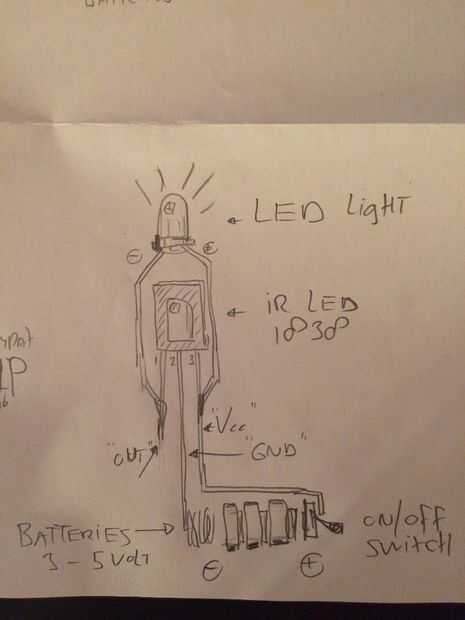

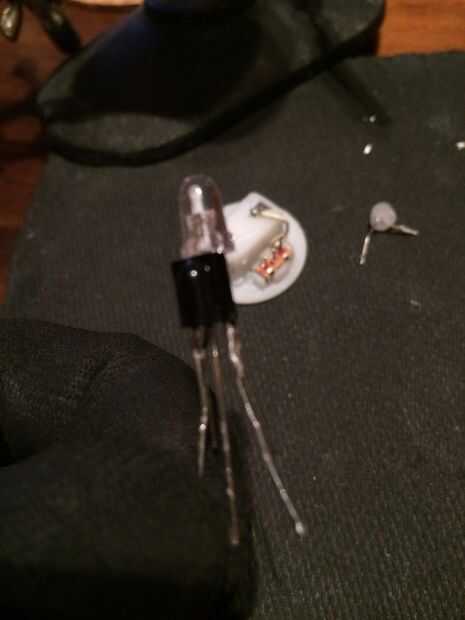

El diagrama de la foto explica todo. Las siguientes fotos muestran el resultado. Fin. ;-)
Pero por supuesto recomiendo a leer para comprender y algunas consideraciones prácticas
El LED 'positivo' (+) conexión está permanentemente conectado a + de la batería, el LED de menos (-) está conectado a la salida de los diodos IR. El diodo IR más (a menudo llamado Vcc o Vs) está también permanentemente conectado a las baterías en + o en todo caso mejor debe estar conectado vía existente interruptor on/off, dependiendo de la corriente LED de luz decorativa utilizas como base. El diodo IR GND (tierra) se conecta al negativo de las baterías. Consulte el diagrama.
Si utiliza un dispositivo de luz LED existente como la bola de árbol de Navidad miniatura que ves en la foto, abrir la cosa y entender cómo está conectado el LED existente. Averiguar lo que más suele (que es a través de un pequeño interruptor en la parte inferior) y lo que menos es. En caso de duda, utilizar un multímetro.
Sugerencia: LED tienen un lado plano en el borde de la cabeza transparente, es la marca menos. Difícil de ver, pero está ahí. Si usted necesita visión mejor busque mi Instructable Zoom cabeza lente :-)

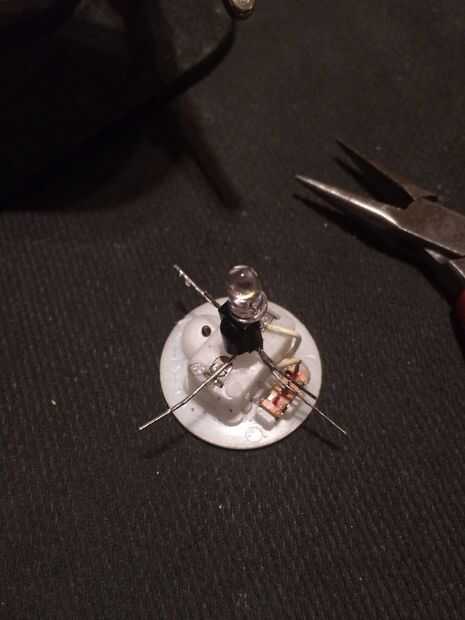

La visión de cómo vas a colocar el diodo LED y IR en el compartimiento después de quitar el LED existente. Tenga en cuenta el espacio limitado cuando la reutilización de gadgets existentes formas, imaginar el espacio y grosor y cómo adjuntar materiales va a utilizar como decorativo la cubierta del gadget, importa la dirección detección de diodo IR y la dirección deseada para tu LED brillar en.

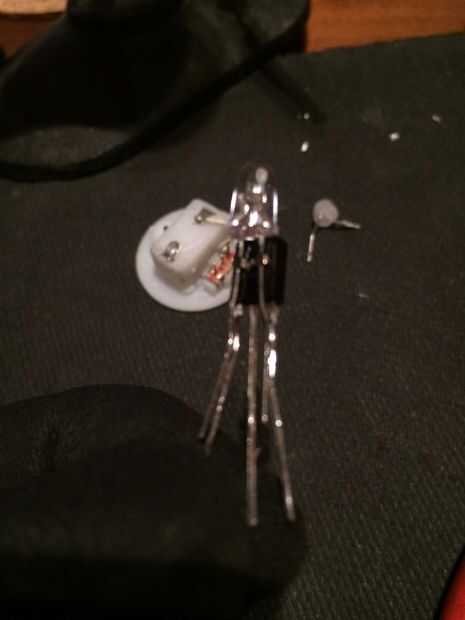

Tomar los alicates planos a suavemente la prebenda de los pines de los componentes a como cerca de la forma final que necesitan cuando vas a lo de la soldadura.
Al soldar las piezas juntas, no utiliza una Spotwelder de fuerza Industrial pero un soldador modesto regular. Los componentes normalmente pueden manejar varios segundos de 250 grados C elsisus a 1 cm de distancia del cuerpo, pero sobrecalentamiento ocurre antes de saber todo... ser precisos y escríbenos un email. Soplar aire en él para enfriarlo, lo que ayuda un poco.
