Paso 1: Cómo empezar

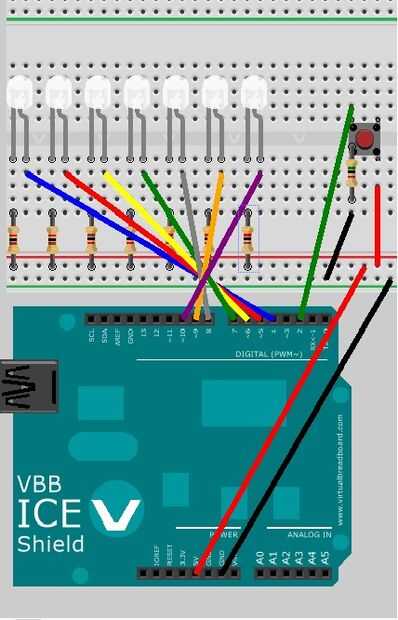

Primero creó resistencias, LEDs, cables de puente y el botón en el tablero de pan antes de enchufar en la placa Arduino. Diagrama se une para ayudar a mostrar la colocación.
Lugar de LEDs en la protoboard, uniformemente separado. (consulte el diagrama)
Enchufe un extremo de una resistencia en el mismo carril como el cátodo y el otro extremo al carril de tierra.
Botón SET en protoboard.
Conectar la resistencia de ohmio 10 k tierra y el otro extremo de la resistencia a uno de los pines del pulsador
Frente a la tierra un cable puente debe colocado y conectado a entrada Digital 2 de Arduino
En el mismo lado que el conector de tierra del botón, el otro pin debe conectarse el carril positivo
Ahora, utilice cables de puente para unir los ánodos de los LEDs a la Arduino.
Los LED se conectarán a las entradas siguientes:
1 º - 4
2 º - 5
3 º - 6
4 º - 7
5 - 8
6 - 9
7 - 10
Conecte los puentes a tierra del Arduino en el carril de tierra breadboards y ranura de 5 v en el riel de alimentación positiva
