Paso 2: El Hardware
La base para mi proyecto era mi tarjeta de controladora de Arduino Ethernet - 6 simplemente conectado conectar relés de algunas líneas de la entrada-salida de repuesto y diseñó un nuevo diseño de PCB porque disfruto el estado Zen tranquillo cuando estoy disponiendo de un PCB nuevo.
No hay nada parar de poner un conjunto de relés en un trozo de placa perforada y funcionamiento de una placa Arduino con un escudo de Ethernet. La única salvedad es que el escudo de Ethernet tiene que estar basada en el chipset del ENC28J60. Eso es lo que ayuda en mi código.

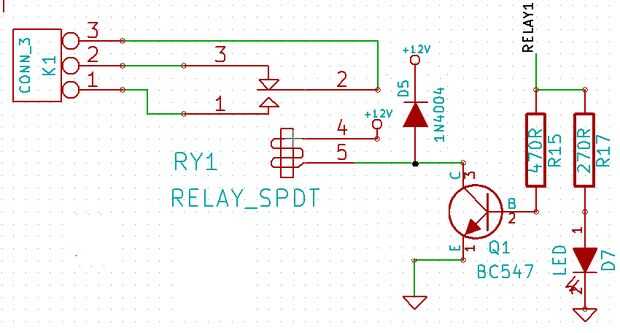

Aquí está el diagrama del circuito de una de las salidas de relé. Se puede ver que cada relé es conducido mediante un transistor BC547. No tiene nada de fantasía sobre el BC547 (salvo que cuestan aproximadamente $0,03 en cantidad) se puede utilizar cualquier tipo de transistor de conmutación de NPN te gusta. Hay una resistencia limitante de corriente entre la base del transistor de conmutación y la salida de Arduino para proteger el transistor de daños. También es un diodo de protección de la espiga a través del transistor para proteger de la gran espiga eléctrica que ocurre cuando el relé está desactivado. Hay también un LED instalado de manera que visualmente se puede ver el estado de las salidas.
Usted también encontrará el diagrama esquemático completo del proyecto aquí en formato PDF. Para obtener más información, echa un vistazo a mi Instructable de Arduino Ethernet.
Actualización: se sugirió que los diodos de protección deben colocarse directamente en el relé - así que yo he modificado el diseño de pcb, así como fija el esquema. Gracias por eso!
