Paso 3: La Junta

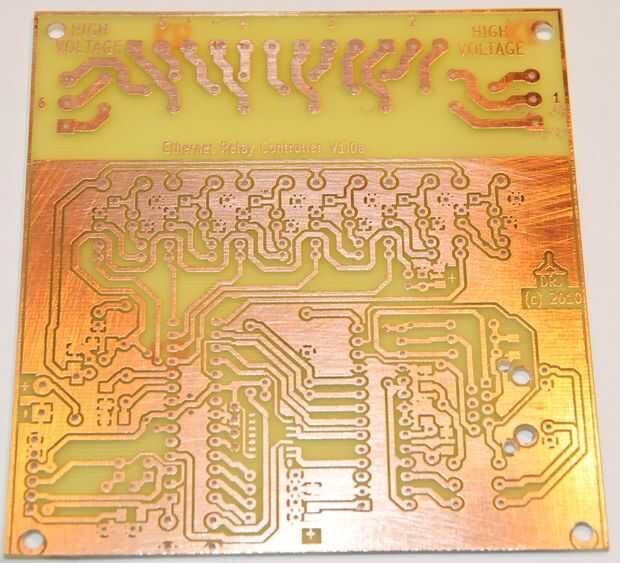

Aquí está el PDF que he utilizado para la fabricación de la PCB de la transferencia de Toner - como se imprime la hoja en tamaño completo, entonces no tendrás ningún problema con el tamaño.

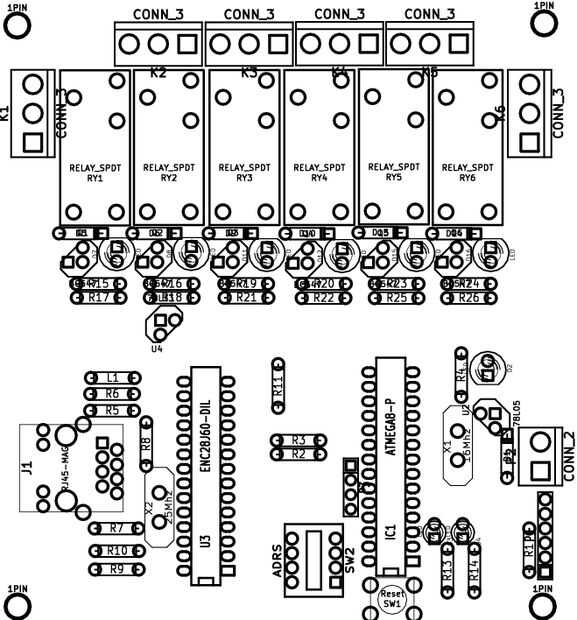

También se incluye es la superposición de piezas, superior e inferior de la PCB. Como se sugirió, Re-wired el diodo de protección a través de las bobinas - para cambia el PCB, pero no lo suficiente para justificar la sustitución de las superposiciones de piezas!
Hay un número pequeño de componentes superficiales del montaje en el tablero, pero como el controlador Arduino Ethernet, su uso es mínimo.
También he cargado un PNG de la Junta de KiCad. Es tan bonita!
