Paso 5: construcción

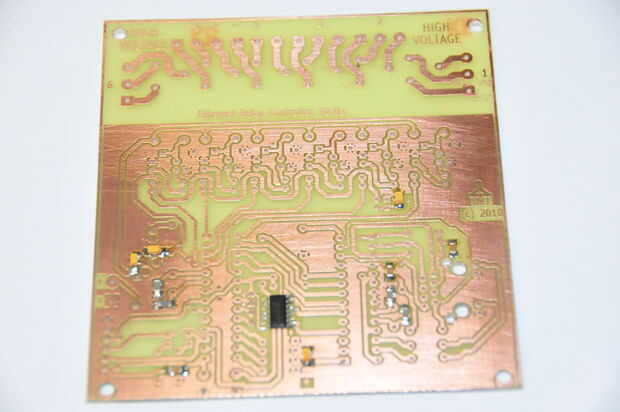

Empezar a armar el tablero mediante la instalación de los componentes que se montan en la parte posterior del PCB - 74HC08, 4 x 18pF gorras, gorras de 4 x 10uF, caps 3 x 0.1uF. Estos son de montaje superficial de todo y son sorprendentemente simples de soldadura. Sólo se necesita paciencia.
A continuación, instale a los puentes de alambre - hay un total de 6 puentes para instalar. Sólo puedo hacer solo echado a un lado PCBs en casa, así que esto es un pequeño precio a pagar por conveniencia.
Después de eso, instale los conectores y zócalos de los IC. Seguido por los cristales, los reguladores de voltaje, diodos y transistores.
A continuación, obtenga una longitud corta de corte plomo resistencia e instalar el grano de la ferrita y el MagJack. Tenga en cuenta que se trata de un socket con el magnetismo instalado. No sólo una toma RJ45.
Terminar con la instalación de los LEDs y relés.

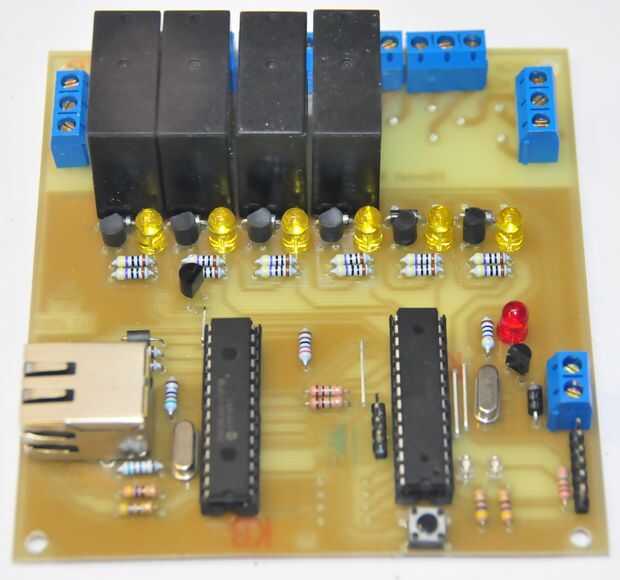

Ahí lo tienen - un tablero de regulador competido.
Una vez haya terminado de construir el tablero, carga el bosquejo usando el IDE de Arduino y un cable USB FTDI-232 de Sparkfun. El FTDI cable está conectado a la cabecera de 6 pines a la derecha del PCB.
