Un controlador de tira en red LED con Arduino y Android (1 / 4 paso)

Paso 1: Paso 1-básicos sobre el control de una franja de LED

Un RGB LED es un dispositivo único que embedd tres colores LED (rojo, verde y azul) en un caso, no es nada más que regulador de un conjunto de tres LEDs con un ánodo común. Una tira tiene cuatro pines, uno para fuente de alimentación 12V y los tres cathods de la R (rojo), G (verde) y B (azul) LED; también incluyen resistencia para que pueda aplicar directamente 12V como voltaje de entrada.

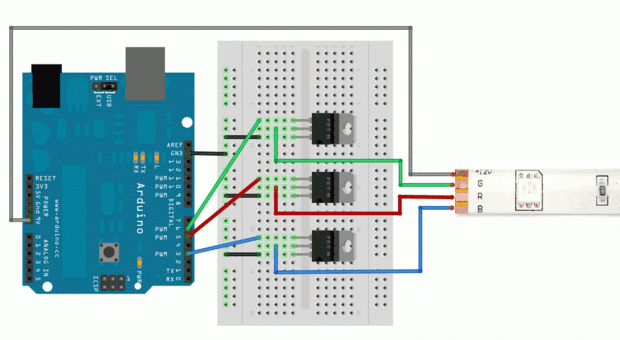

Activación de la MOS (uno para cada color) se permite flujo de corriente en el LED, tener más de un LED activo al mismo tiempo da colores mezclados. Este esquema es ideal para una prueba de puño, pero toda la corriente que tu tira se hundirá iría así pensó la placa Arduino, no use tiras demasiado largas.
