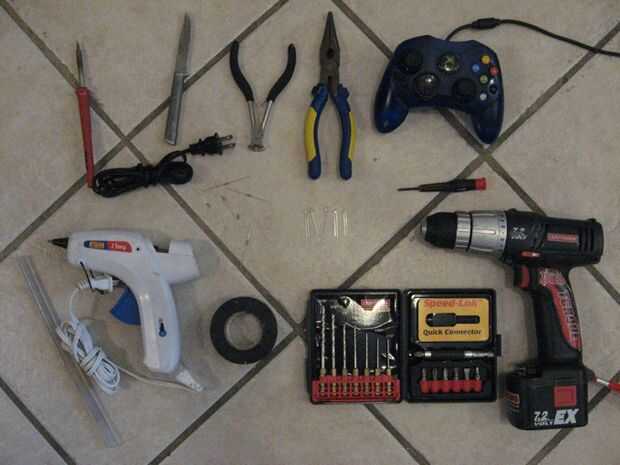

Paso 1: Conseguir las fuentes
LEDs de 3 mm- Hay bastantes opciones para selección de color. Blanco para los cuatro botones. Rojo, verde, azul y amarillo: un color por botón. Las cuatro un solo color sólido. O en el caso de este instructable: todos RGB lento se descolora. Los colores más tienes, más difícil puede llegar a ser gestionar los cables como cada especie de led pueden requerirán su propia tensión y, por tanto, su propia resistencia. Usted también querrá LEDs de al menos 5, 000mcd para este proyecto, más brillante, mejor.
Compra de LEDs ***
Comprar LEDs de tiendas es muy caro con calidad y capacidad de luz inferior. A través de internet, es decir, eBay, usted puede comprar grandes cantidades de LEDs de alta calidad a precios extremadamente bajos. Yo compré 50 x 3mm RGB LED por $15 incluyendo envío e impuestos. Excelentes vendedores son hktaiyuen, jledhky LED HK. Después de completar este mod varias veces, ahora recomiendo usar ya sea 4 LEDs blancos para los botones, o si es posible, separe los cuatro colores, uno para cada juego color botón (rojo, verde, azul, amarillo/ámbar). El desvanecimiento lento RGBs de ser sincronizados con el tiempo en su cambio de color y terminan mirando feo a opuestos color cancelando hacia fuera la luz (emisión de luz roja y sean absorbidos por su color opuesto en el botón verde por ejemplo).
Resistencias (baratos)- Este proyecto requiere resistencias. Usted tendrá que calcular el nivel de resistencia (en ohmios) basado en cómo usted alambre su LED a la placa controladora principal. Como tengo cuatro LEDs idénticos, he optado por cableado que requiere sólo una resistencia en paralelo. Utilice ledcalc para determinar la solución.
Soldador (15-30 vatios, ~ $15)- Cualquier soldador barato calor base va a hacer.
Soldadura ($5)- Te recomiendo la soldadura de plata con un núcleo de resina, la plata ayuda a crear una unión fuerte, mientras que la resina ayuda a flujo en una conexión limpia.
Nariz de aguja alicates ($8)- Utilizado para doblar las patas del LED y asistencia en la realización de piezas.
Cortadores de alambre ($6)- Utilizado para cortar las patas de los LEDs, resistencias y longitudes de cable.
Cinta aislante ($3)- Protege los alambres expuestos de conectar a cualquier otra cosa en el controlador.
Taladro eléctrico con brocas- Necesario para crear los agujeros en los botones de las patas del LED y formar el controlador carcasa para caber los botones modificados.
Pistola de pegamento caliente palos ($10)- Utiliza eléctricamente aislar conexiones y mantener partes de moverse. Funciona muy bien para la electrónica pequeña como no conducir la electricidad.
WIRE- Esto depende de la preferencia. Para esta guía he utilizado 30 (extremadamente fino) AWG de compró a la que llamma almacenar. Mirando hacia atrás ahora (enero de 2009) y tener experiencia con el uso de estos controladores y los cables de ajuste y tener que instalarlos, recomendamos utilizando un cable de 22-24 AWG. Como un bono, 24 AWG de alambre se encuentra fácilmente en el cable de ethernet común. Puesto que no es necesario para un único controlador, puede simplemente cortar el forro de cualquier CAT5e y sacar las entrañas; los cables son mucho más duraderos que 30AWG.
