Paso 1: Partes de un VFD
Una pantalla VFD consta de filaments(heater), rejillas, y fósforo ánodos sellado en un tubo de vacío de rectángulo.

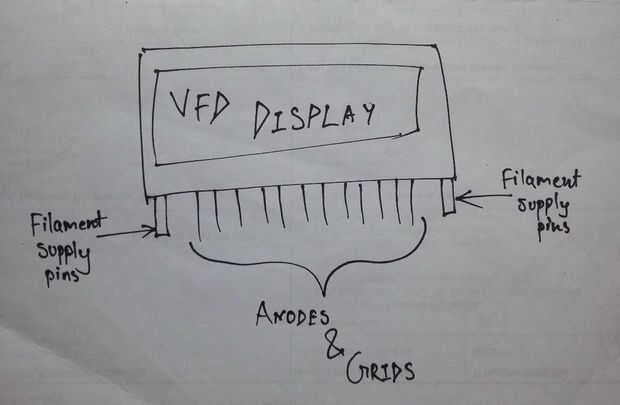

Todos los VFDs difieren entre sí solamente en el número de ánodo y rejilla pins y tensión.

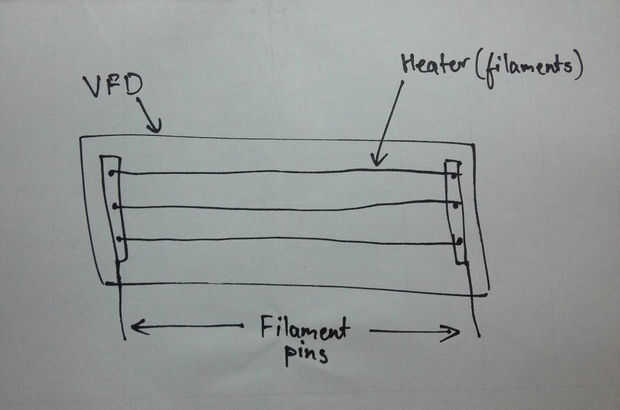

Un VFD tiene filamentos para la generación de electrones. Los filamentos actúan como un Cathode.Filaments caliente generar electrones, cuando Haz calentados, por una corriente eléctrica.

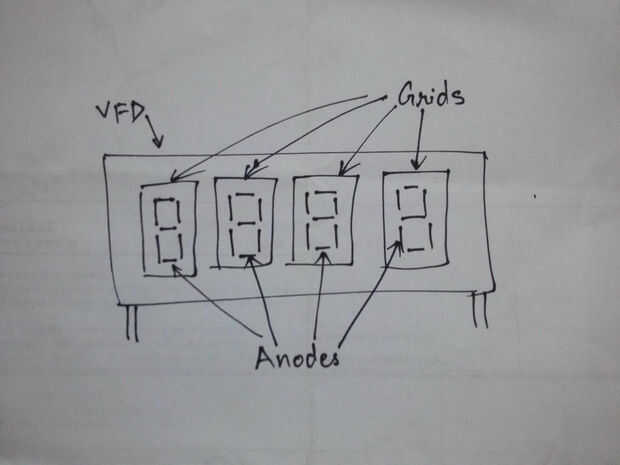

También tiene los ánodos (fósforo), que forman las cifras y las letras en él.
Sobre los ánodos, hay finas rejillas de metal que controla la difusión de electrones de los filamentos a los ánodos.
Cuando estos electrones emitidos de los filamentos del fósforo, brilla intensamente.
