Un controlador Simple para pantallas VFD (2 / 5 paso)

Paso 2: Especificaciones de funcionamiento de un VFD

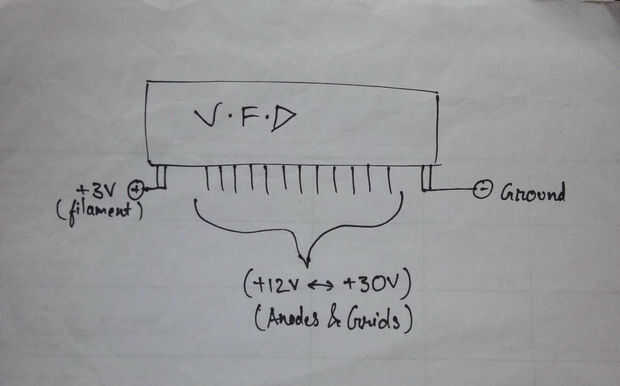

Un VFD requiere un alto voltaje (12V a 30V o más), para su correcto funcionamiento.

La incandescencia (calentador) de una pantalla VFD requiere alrededor de 3V - 3,3 v para su funcionamiento.

Los ánodos y rejillas tienen que suministrar un voltaje positivo de alrededor de 12V a 30V o incluso más.

Pero esto se vuelve difícil cuando en un sistema de control de 5V.

Para funcionar el VFD en fuente de 5V es necesario un DC - DC convertidor para impulsar 5V a 12V y por encima.

El Internet puede buscar listo hecho DC - DC Convertidores para aumentar la tensión.

Aquí, en este instructable, estoy usando un circuito elevador de voltaje de LT1070 basado.
