Paso 4: Completa VFD conductor

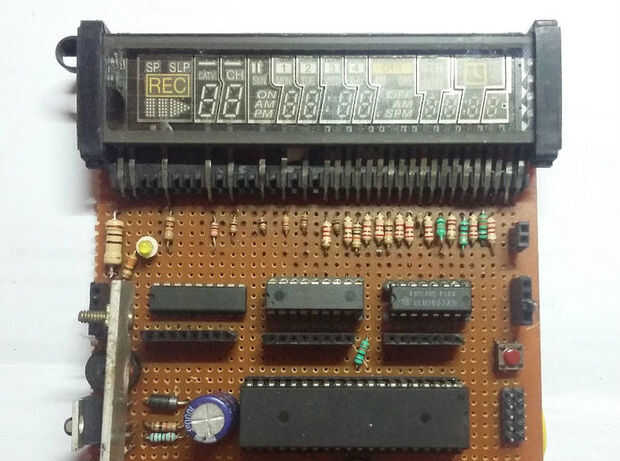

Hice el controlador mediante resistencias de viejo, 2 x ULN2803 y 1xULN2003.
La resistencia de filamento conectado es una resistencia de 10 ohmios.
El paso circuito convertidor de voltaje se basa en el LT1070, que cambio de 5V a 25V.
El MCU usado, es un ATMEGA16 al oscilador interno de 1MHz.
El ULN2003 controla los segmentos y el ULN2803 controla los dígitos y las otras redes de la VFD.
Recuerde-
- Aplicando la lógica 0 (bajo) en las clavijas del ULN2803 / ULN2003 enciende los respectivos ánodos y rejillas.
- Aplicación de lógica 1 (alta) en las clavijas del ULN2803 / ULN2003 convierte los respectivos ánodos y rejillas apagado.
Nota - su VFD pantalla podría ser diferente a la mía y puede tener más o menos número de pines. Plan del circuito según su necesidad. Dejar las redes inconexas que no necesita.
* Usted puede también interfaz los pasadores de rejilla y el ánodo con demultiplexores y decodificadores. Simplemente conéctelos entre el ULN2803/ULN2003 y el Arduino o MCU. Esto puede reducir el número de pines de Arduino o MCU requerido para conseguir en. Diseño de su código en consecuencia. *
* Si su aplicación tiene la necesidad de mostrar cifras, entonces puede también prefiere decodificador de BCD a 7 segmentos ICs según como su necesidad. Plan de su código. *
