Paso 9: Tapón del orificio de la parte inferior...
Voy a crear una pieza separada para la tapa del extremo. Es mucho más fácil guiarles a través de los pasos y simplifica cortar el cuerno para impresión 3D. Cuando la herramienta Spline conectado nuestros tres puntos de conexión a tierra, la línea resultante dejó el plano de trabajo Base varios grados desde el eje más paralelo. Eso lo hará tedioso de colocar correctamente en algunas aplicaciones de corte.
Además, había que crear el cuerno en su lado pero es mejor/más rápido/más fácil de imprimir de pie. Creando una tapa separada que está orientada a la manera que queremos imprimir el cuerno, entonces conectar la bocina a la tapa como un ensamblaje de Inventor, resolverá todos los problemas.

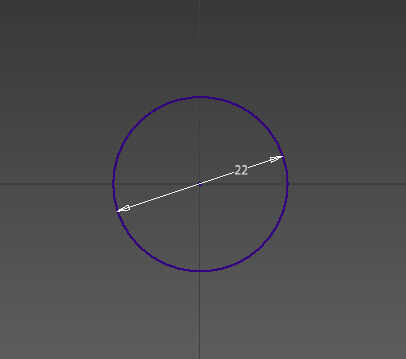

Crear un nuevo archivo y utilice la herramienta de círculo para crear un círculo de diámetro de 22mm que está centrado en el origen, y haga clic en "Bosquejo acabado". Foto 1 muestra la tapa del extremo que dibujaba...

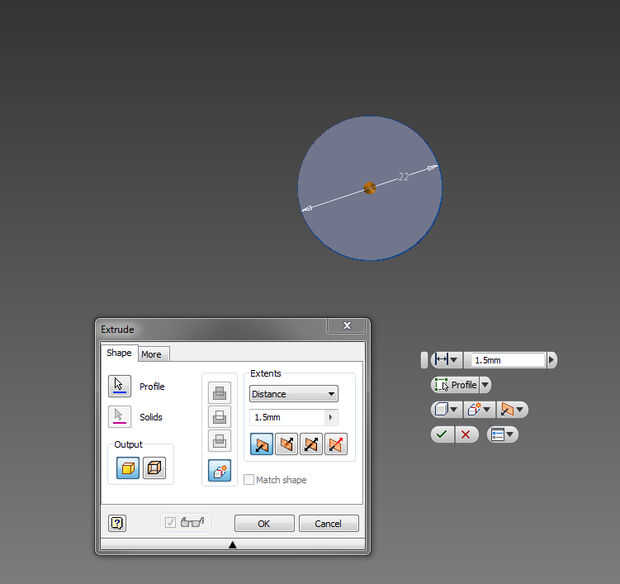

Haga clic en la herramienta de extrusión o haga clic derecho en el borde del círculo de 3 mm que acaba de trazar y escoger "Extrude") y ajuste la distancia de extrusión de 1.5 mm, luego oprimir la tecla ENTER. Foto 2 muestra mi protuberancia en progreso.

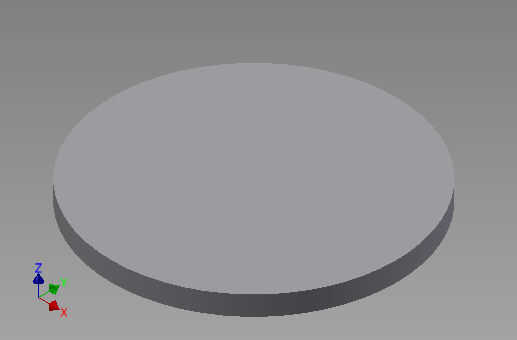

La foto 3 muestra la posición de extrusión terminada cerca el indicador del eje X/Y/Z. Observe que es espesor de la tapa del extremo en el eje Z.
Guardar la tapa en el disco.
