Paso 5: Dibujar un círculo en cada plano de trabajo

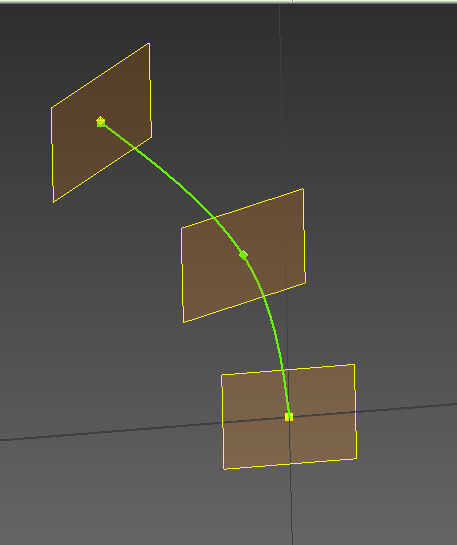

Si utilizas el cubo de vistas se incline su dibujo para que los planos de trabajo son visibles como cuadrados en lugar de líneas delgadas, el resto de este paso será mucho más fácil! Foto 1 muestra cómo he orientado al dibujo para ilustrar el resto de este paso. No ser demasiado exigente acerca de guarnición suya hasta exactamente fósforo mina... como se puede ver los planos de trabajo y los puntos de puesta a tierra, usted va a estar bien.
Haga clic derecho en el plano de la Base en la sección historial del navegador y seleccione "Nuevo boceto" para crear un boceto sobre el plano Base.
Cuando se crea un nuevo sketch, Inventor abre para editar... así que adelante y dibujar el círculo para la base de la bocina. Elija la herramienta "Círculo" en el menú "Dibujar"... utilizar la versión de "Punto central" de la herramienta de círculo. Haga clic en el punto Base para colocar el centro del círculo, entonces sólo tienes que escribir en el diámetro del círculo deseado (22mm) y pulse Entrar.
Foto 2 muestra dónde encontrar la versión de punto de centro de la herramienta de círculo.

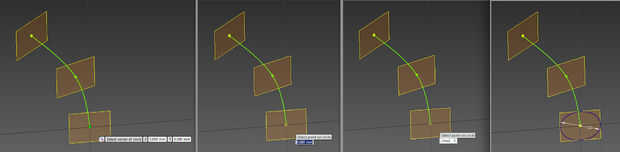

La foto 3 muestra la progresión de los pasos para crear el círculo. El panel de la izquierda muestra el cursor de la herramienta antes de hacer clic en el punto de partida. El segundo panel de la izquierda muestra el cursor de la herramienta después de haga clic en el punto de partida. El tercer panel muestra el tamaño en que ha escrito (pero había no todavía Pulsa Intro cuando participó de la captura de pantalla). El cuarto panel muestra los resultados después de oprimir la tecla ENTER en el diámetro del círculo que entré.
Haga clic en "Finalizar boceto" para cerrar el dibujo.
Haga clic derecho en el plano medio en la sección historial del navegador y seleccione "Nuevo boceto" para crear un dibujo en el plano medio.
Elija la herramienta "Círculo" en el menú "Dibujar"... utilizar la versión de "Punto central" de la herramienta de círculo. Haga clic en el punto mediados de centro del círculo, entonces sólo tienes que escribir en el diámetro del círculo deseado (16mm) y pulse ENTER.
Haga clic en "Finalizar boceto" para cerrar el dibujo.
Haga clic derecho en el plano de punta en la sección historial del navegador y seleccione "Nuevo boceto" para crear un dibujo en el plano de punta.
Elija la herramienta "Círculo" en el menú "Dibujar"... utilizar la versión de "Punto central" de la herramienta de círculo. Haga clic en el punto de punta del centro del círculo, entonces sólo tienes que escribir en el diámetro del círculo deseado (3mm) y pulse ENTER.
Haga clic en "Finalizar boceto" para cerrar el dibujo.

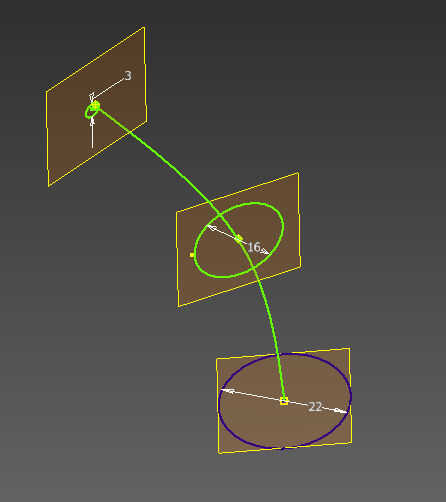

Foto 4 muestra lo que debe buscar su dibujo después de crear los tres círculos.
