Paso 1: materiales
Los osciladores que tengo son:

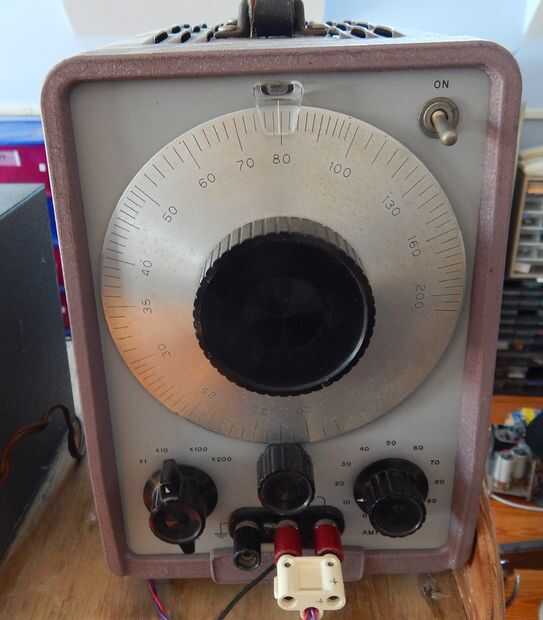

- HP CD 200 se trata de un oscilador antiguo clásico basado en el circuito que Bill Hewlett averiguado primero como su proyecto de tesis (Universidad de Stanford en 1938) y que probablemente es responsable de la creación de la compañía de Hewlett Packard. La primera gran venta fue supuestamente a la compañía de Walt Disney. Es una unidad de tubo de vacío. Primero utilicé una de cerca de 1960. Ondas senoidales solamente.

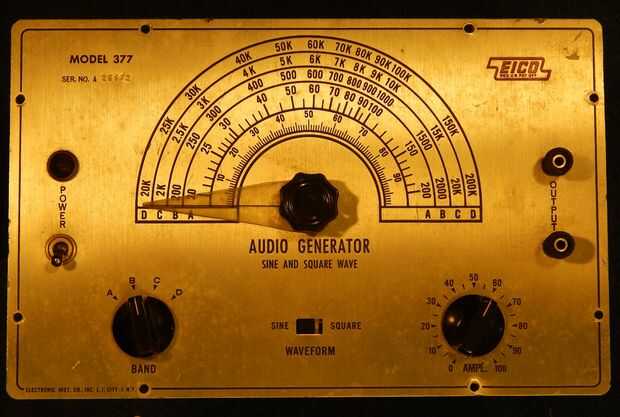

- Eico esta empresa vende muchos artículos tanto montado y como kits. Mi primer osciloscopio fue un ámbito de Eico. No estoy seguro si este es un trabajo de equipo o producción. Igual que la HP es tubo basado. Ondas cuadradas se han añadido como una opción para ondas sinusoidales. No como una unidad como la HP de alta calidad.
- General Radio General Radio es una empresa de muy alta clase que HP y Tektronix. Esta unidad es probablemente un poco más reciente que los caballos de fuerza, tiene una etiqueta de calibración desde 1974 por lo que al menos es eso viejo. Es en gran medida una unidad transistorizada pero todavía tiene un tubo.
Los circuitos de estas unidades es un oscilador variable capacitor sintonizado con una lámpara incandescente (funcionado bastante frío) para estabilizar el circuito. Este truco de la lámpara está en el corazón de la invención de Hewlett en estas unidades. Es un truco que todavía está en uso.
Fui en línea y fue capaz de encontrar una copia del manual para cada una de las unidades que yo luego archivé para uso futuro.
