Un dado de LED RGB CharliePlexed (1 / 3 paso)

Paso 1: Descripción del circuito

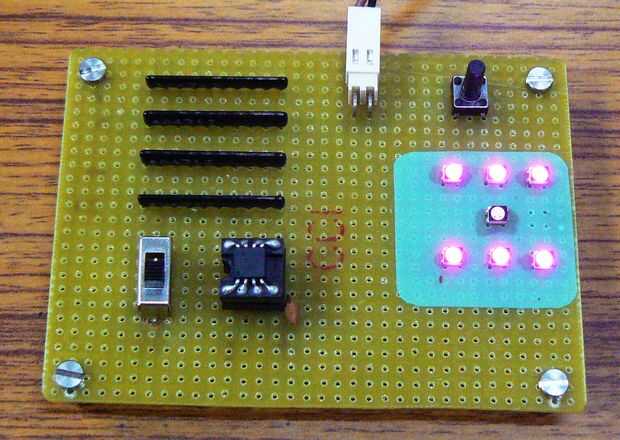

El circuito consiste de 13 pequeños, 7 LEDs RGB, algunas resistencias y un microinterruptor aparte de poder suministrar conexiones. El esquema en formato PDF y SCH está disponible aquí

Las resistencias del circuito son en forma de matrices como se muestra en la imagen de abajo.

CHARLIEPLEXING

La técnica de charlieplexing utiliza los tres Estados posibles: 0, 1 o Z (estado de alta impedancia) del pin I/O digital de un microcontrolador. Logra controlar LEDs N*(N-1) con pernos digitales N. En esta técnica sólo un LED puede ser controlado en un tiempo y por lo tanto, todos los LEDs a controlar deben actualizarse a una frecuencia adecuada para que aparezcan fijos.

El LED a controlarse en un momento determinado tiene sus pines I/O (al que está conectado) declarados como pines de salida y todos los demás se declaran como entrada (estado de alta impedancia o 'Z')
