Paso 9: construcción

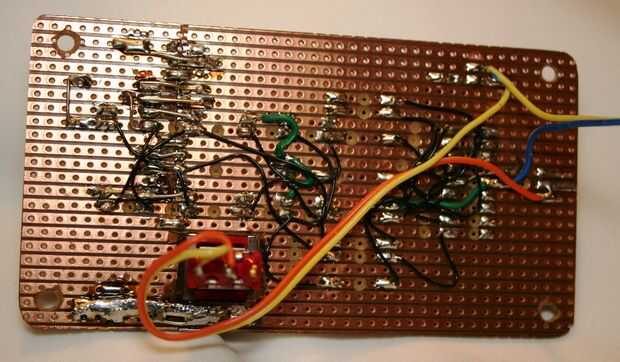

El prototipo fue construido utilizando una tira de Veroboard®. Esto permitió una época de rápido desarrollo a lograrse en el hardware (alrededor de 1 hora). Si usas Veroboard®, mucho cuidado al apoyar el tablero y cortar el agujero para el interruptor de botón, de lo contrario, la Junta se encajarán a presión en la mitad.
El tablero está diseñado para montar en la parte superior de una caja media zippy. Esto es que la simplicidad del circuito para mostrarse a cualquier curioso personal que ha construido un dado competencia. Si lo desea, el proyecto puede ser montado dentro de una caja ligeramente más grande, con el LED y botón montado en la tapa de una manera más convencional.
Después de la Veroboard es cortado a la medida, asegúrese de que encaje perfectamente en la tapa de la caja de zippy. Lime los bordes si el tablero es un poco demasiado grande. También es un buen momento para asegurarse de que el botón encaje perfectamente en el agujero en el tablero. Utilice una lima de aguja pequeña para agrandar el agujero si es necesario.
Inicio montaje instalando primero los componentes pasivos, como resistencias y condensadores. Usted puede encontrar que es beneficiosa para medir los valores de las resistencias con un multímetro para minimizar errores. Cuando la componente de flexión conduce, recuerda que con un par de alicates de punta minimizará el estrés mientras se realiza la curva.
Continuar ensamble por soldadura en el zócalo de 18 pines IC, asegurándose de que la muesca del zócalo es en la parte superior de la PCB. A continuación, la soldadura en el 14 LED. Tenga cuidado con su orientación, ya que no funciona si están instalados al revés. La pata corta es el cátodo.
Monte el pulsador y conectar la PCB con longitudes cortas 2 (25mm) de cable. Por último, conecte el soporte de la batería, asegurando que las baterías no están instaladas.
Examinar la Junta para cortocircuitos provocados durante el montaje e instale las pilas.
Verifique que + 6 voltios en el pin 14 y 4 (con respecto a la clavija 5 [GND]).
Finalmente Retire las pilas, instalar el pre-programados PIC (16F84) y vuelva a instalar las pilas. (No inserte el PIC con la potencia aplicada!!!!) Usted debe ser recompensados con un patrón de prueba del uno mismo.
Verificar que la unidad funciona cuando se pulsa el botón tal como se describe anteriormente en este artículo. Cuando suelte el botón, la pantalla debe 'slow down' y mostrar el resultado 50 segundos antes de apagarse. Tocar rápidamente el pulsador debe recordar el último rollo.
Si la unidad opera correctamente, Monte cuidadosamente la placa en la parte superior de la caja de zippy.
Puede que quieres instalar un pequeño pedazo de Perspex™ láminas en la parte superior del proyecto para protegerlo de los pequeños dedos curiosos. Esto puede montarse sobre separadores de latón de 12mm en la parte superior de la PCB, con un agujero pequeño sobre el pulsador.
Todo lo que queda ahora es instruir a los niños sobre cómo funciona, y a la cadena a la tabla para que no termine para arriba en la parte inferior de la caja de juguete, que por cierto es donde los 265 dados fue.
Que te diviertas. Y recuerde, a menos que creas algunos códigos para que pueda engañar, es muy difícil hacer los dados a rodar de una manera particular. Recuerde también que la desventaja de este proyecto sobre los dados reales es que no está construido para sobrevivir 20G's de desaceleración, lanzándolo así sería mala.
