Paso 3: Montar el LED IR
![]()
![]()

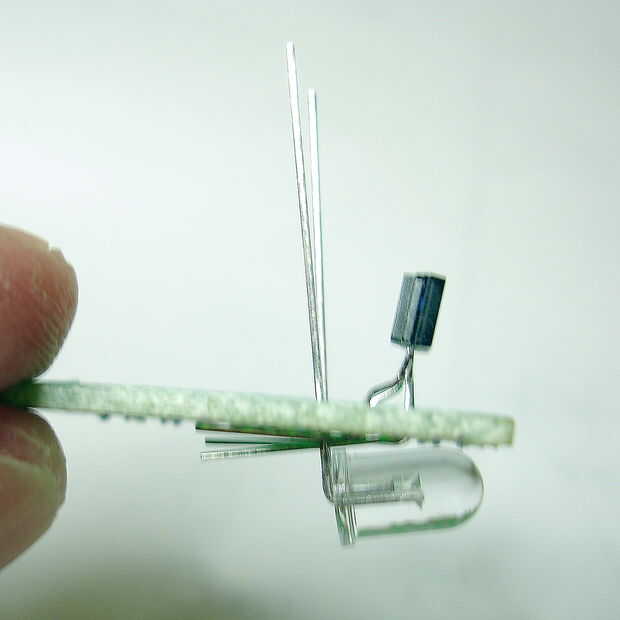

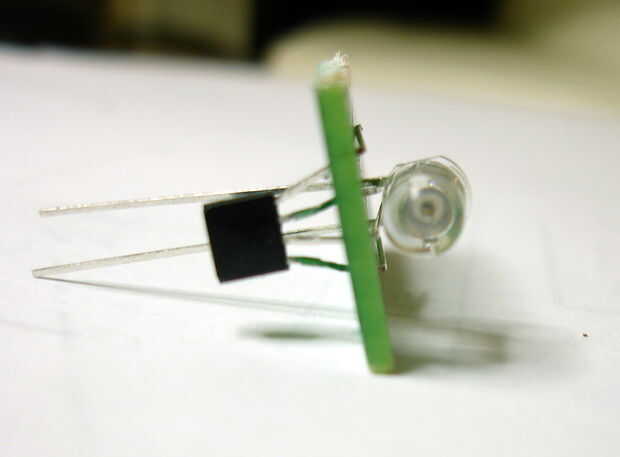

El LED es mejor montado en la parte inferior de la perfboard como se muestra a continuación. La Junta actuará como una barrera de luz, por lo que el IS471 sólo verán la luz que es reflejada de objetos en lugar de iluminación directa de la IR LED, aunque puede que necesite añadir una tira de cinta negra terminada conjunto para impedir que los impulsos de IR a través del holdes en el perfboard.
Posición el LED infrarrojo por lo que el plazo de ejecución corto (cátodo) de la IR LED es dos agujeros detrás de pin 3 de la IS471, y el ánodo (pata larga) del LED es dos agujeros detrás de pin 2 de la IS471.
NO HACER CUALQUIER CONEXIÓN, SIN EMBARGO, QUE ES PARA EL SIGUIENTE PASO.
