Paso 1: El diámetro de punta (con la adición)

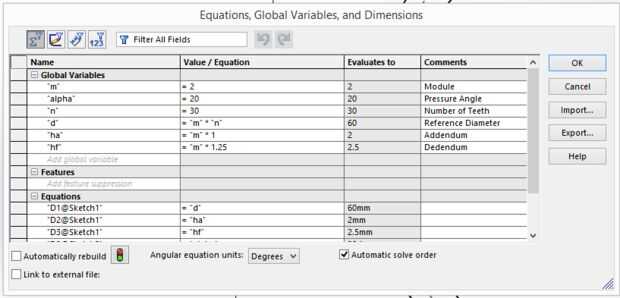

Para las ecuaciones anteriores sienta libre de elegir cualquier valor para el número de dientes, ángulo de presión y módulo. Los valores de módulo y ángulo de presión en este tutorial son bastante comunes, y de un engranaje de lo acoplamiento correctamente con el otro debe tener el mismo ángulo de presión y el módulo

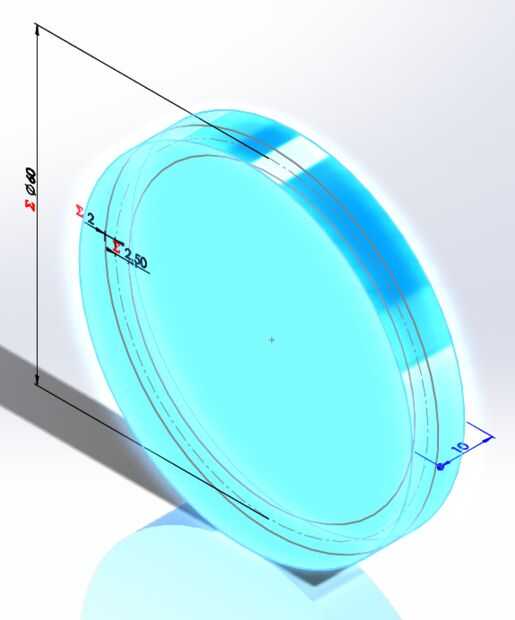

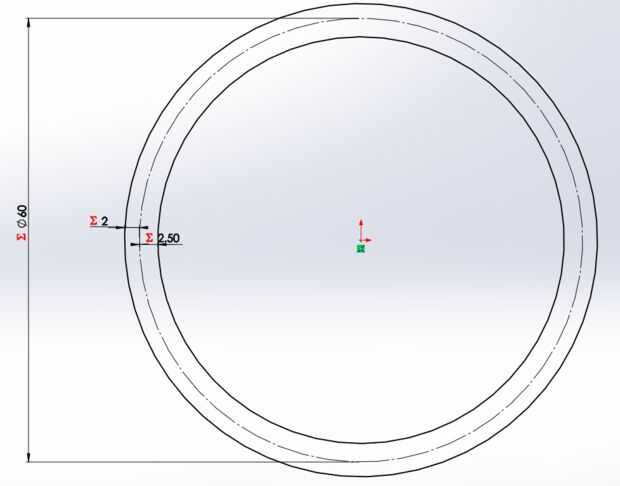

Comenzar haciendo tres círculos concéntricos y ajuste el centro del círculo como una línea de centro o como geometría de referencia. Establecer el nuevo círculo de referencia el diámetro de referencia. El círculo más grande debe tener una distancia entre sí mismo y el círculo de referencia igual a la adición, y el círculo más pequeño debe tener una distancia entre sí mismo y el círculo de referencia igual al dedendum. El bosquejo de la salida y sacar la placa de 10mm de círculos.
