Paso 4: Llegar a la mesa x-y
Esto llevó mucho tiempo a hacer bien, gran parte de ese tiempo tratando de simplificar la mecánica y reducir el tamaño total. Utilizando Makeblock ayudado con esto, como podríamos llevarlo a pedazos como armarlo tanto como queríamos. Tiene muy buena fuerza y precisión también. Pedimos también dos kits del coche de hiloy el kit de la robusteza . El kit de la robusteza fue una gran mezcla de distintos componentes, pero se utilizó muy poco de él al final. El kit de coche hilo era muy útil como lo había hecho la rosca M4 y los acoplamientos articulados que necesitábamos.

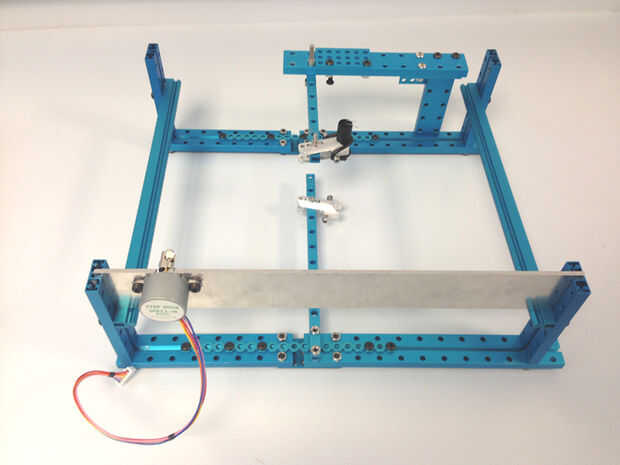

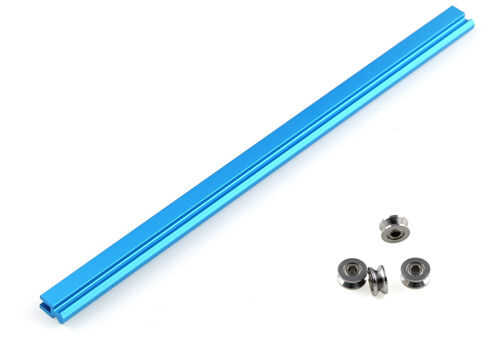

Hemos decidido que debemos tener el LED y el detector fijada, como que sea necesario para permanecer en alineación. Puedes ver estos fijos a la estructura base en el cuadro 1. Esta decisión significaba que teníamos que mover la microplaca. La estructura básica de la mesa x-y es la estructura base, con dos marcos movibles colocados en él, en ángulo recto entre sí. Necesitábamos los marcos con casi ninguna fricción, y encontramos que los Makeblock los rodamientos de ranura en V emparejado con los rieles de Slider256 fueron una muy buena combinación para este (Foto 2).

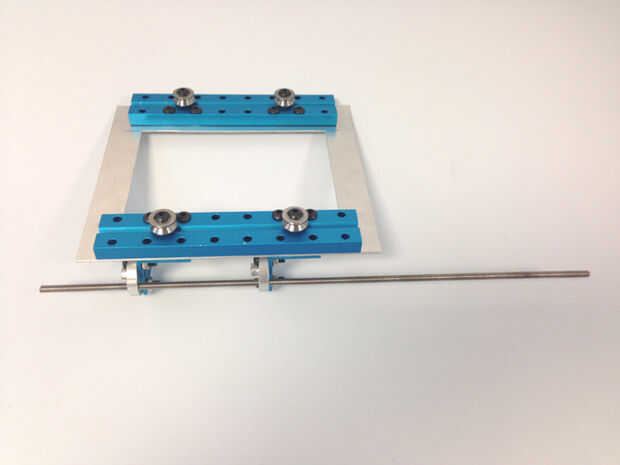

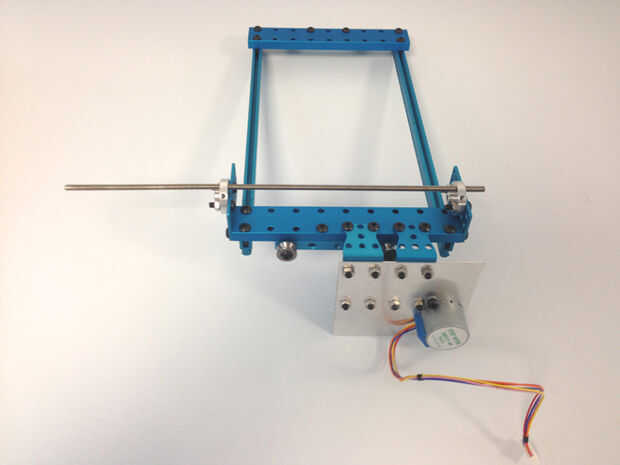

Fotos 3 y 4 muestran la primera tabla con su paso a paso que une a través de una pieza de corte y chapa de aluminio perforada de 3mm. Hay 2 rodamientos de ranura en V a cada lado del marco que se sientan en los rieles del deslizador en el bastidor de base.

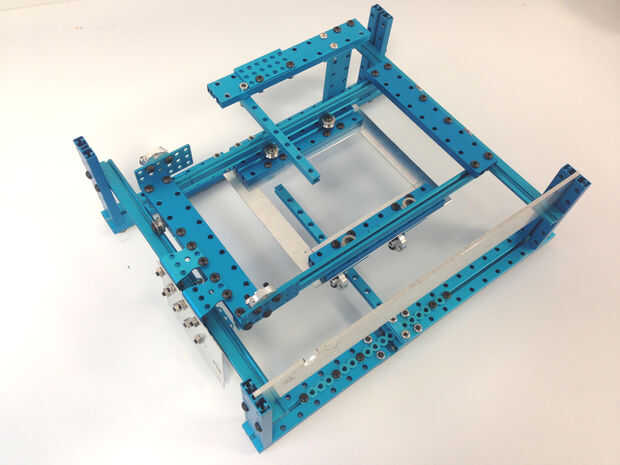

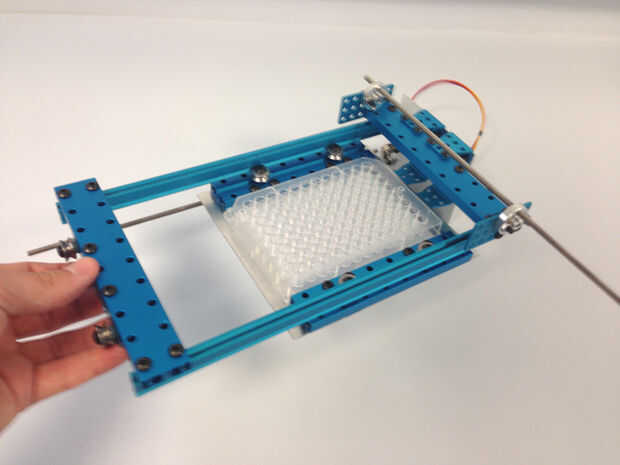

La segunda tabla (Foto 5) tiene una pieza de corte de la hoja de aluminio de 1,2 mm que sirve para sostener la microplaca. Tiene 4 ranuras V teniendo para dejarlo colgar de los rieles en la primera tabla. Cuadro 6 muestra el segundo cuadro mouted en la primera mesa y listo a sentarse en la bancada.

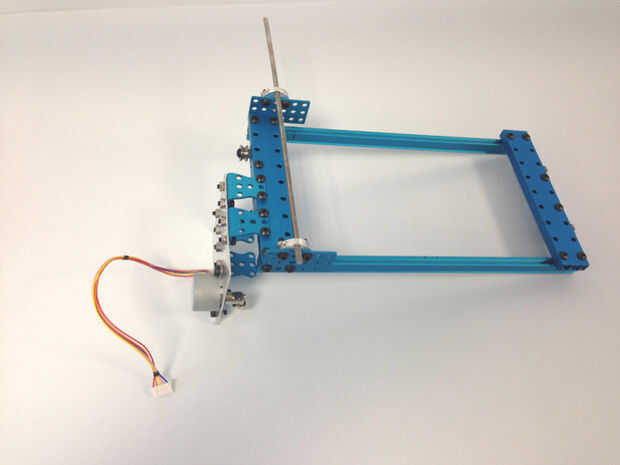

Cuadro 7 muestra la tabla final de x-y (con los dos motores PAP y los hilos quitados)
