Paso 2: Piezas: lo que necesitará
El hombre que originalmente diseñó este amplificador, Poindexter de Audiotropic , tiene una gran cantidad de información en su sitio sobre las piezas que utiliza. Su dispositivo, llamado la máquina Musical, se compone de algunos componentes de tipo audiófilo muy bonito pero muy caro (la soldadura de alambre de conexiones especiales de alta calidad, extra lujo). Estos componentes pueden hacer bien para un sonido excelente, pero de alguna manera solo no puedo llevar yo mismo a gastar $35 en un condensador que puedo tener un facsímil razonable por dos dólares, y mis oídos incultos probablemente no pueden diferenciar de todas formas. Así que, por esa razón, he construido el mismo circuito como Poindexter, pero con piezas más baratas y más disponibles.

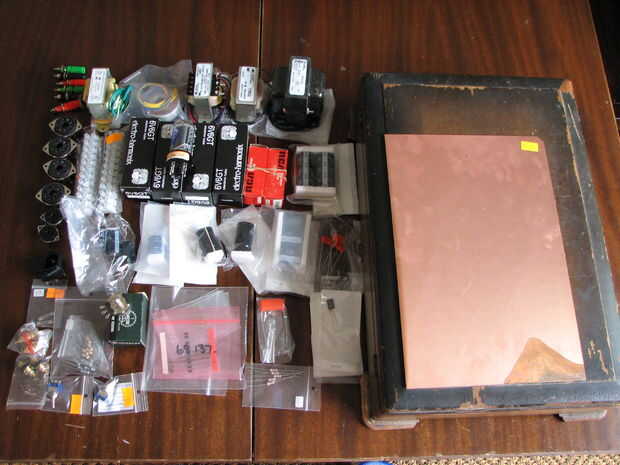

Lo que necesitará

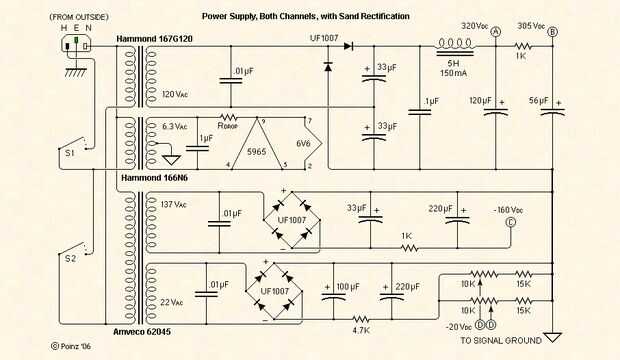

El amplificador consta de dos secciones, el circuito de audio y la fuente de alimentación. Echemos un vistazo a las partes en ambos.
Recinto
Vas a necesitar algo para poner el amplificador en, y definitivamente hay ciertas consideraciones a tener al escoger un gabinete. Transformadores y especialmente los tubos se pueden conseguir muy calientes y tan necesario en una clase bien ventilada de la zona, preferiblemente sobresale de la parte superior de la caja. Por desgracia, en mi caso, elegí tontamente un recinto exclusivamente por su aspecto, que terminó siendo un poco de dolor de cabeza. Tomé un viejo caso de cubiertos de madera, que acaba de pasar a tener paneles algo gruesos, lo que es doloroso para componentes de montaje que fueron diseñados para montarse en placas o cajas proyecto fina de metal. Por lo tanto, a menos que quieras pasar el tiempo haciendo ese tipo de casos, yo diría que ir con algo más convencional.
Transformadores
Qué comprar
Usted estará haciendo el circuito de audio dos veces ya que se trata de un amplificador estéreo, después de todo, así que necesitarás dos transformadores de salida. Poindexter utiliza transformadores muy elegante orden especial que se forma fuera de mi rango de precio, así que me conformé con un Hammond 125D, que, como digo, funciona bien.

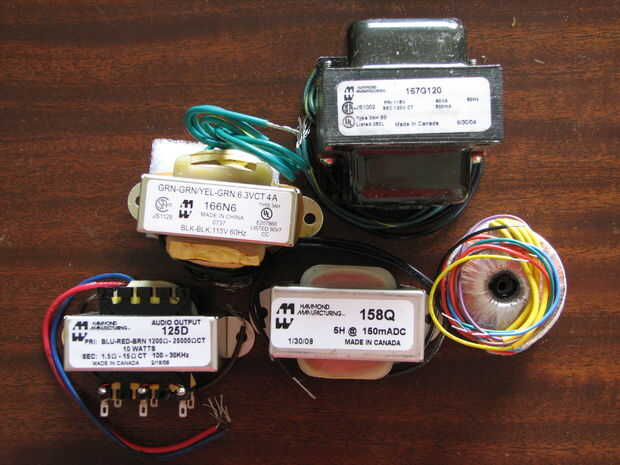

Hay cuatro transformadores en la alimentación, uno de los filamentos de calefacción en los tubos (Hammond 166N6), una de las principales fuentes de alimentación positivas (Hammond 167G 120), una de las fuentes de alimentación negativas (un toroide Amveco) y un transformador de 'choke' (Hammond 158Q). Un choke no es realmente un transformador pero un inductor. Básicamente, la función de un choke es similar a que de un condensador en paralelo, resiste cambios bruscos de corriente y por lo tanto actúa como un filtro.
Donde comprarla
Recibí estos transformadores de Instrumentos de Angela que tiene un montón de viejos componentes de audio de alta calidad. Otro buen lugar es Piezas de conexión . El toroide Amveco ordené de Digi-Key (parte no. TE62045-ND).
Tubos
Qué comprar

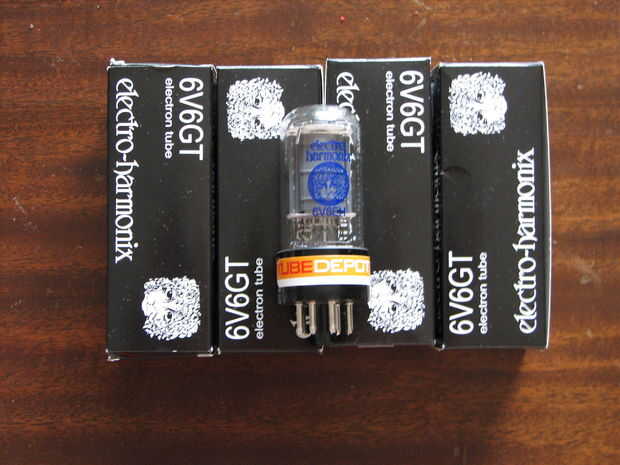

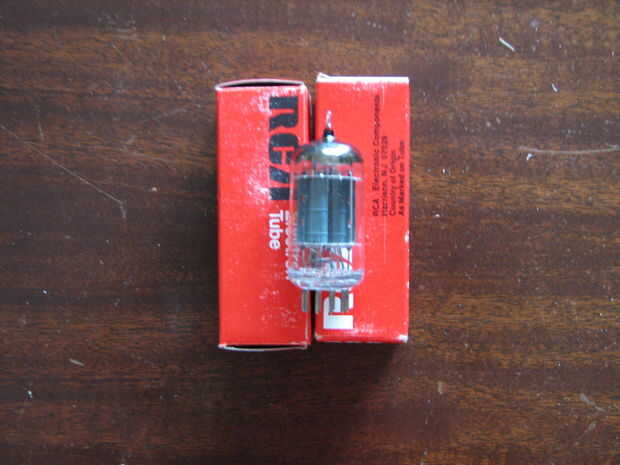

Los tetrodos utilizados en la sección del amplificador principal son cuatro tubos de 6V6EH de Electro-Harmonix, que son bastante fáciles de encontrar. Para los tubos del preamplificador, tenemos dos 5965 tubos que Triodos dobles, lo que significa cada tubo contiene en realidad dos triodos. Si nos fijamos en las entrañas del tubo usted notará dos separadas envolturas de metal; Estos son los Triodos. Casquillos de tubo también son esenciales para la colocación de los tubos para el caso.
Donde comprarla
Tengo los tetrodos de [htttp://www.tubedepot.com tubo depósito] y Triodos dobles de Suministro electrónicos antiguos . Las tomas vinieron de Suministro electrónicos antiguos , los ocho patas para el de 6V6 y miniatura patas de nueve para el 5965.
Resistencias
Qué comprar
La mayor parte acababa de usar resistencias de película metálica regular, aunque hay un par de alta calidad Kiwame allí sólo porque les tenía. 60K y 62.5 4W resistencias que veis en el esquema, llamado las resistencias de carga de placa son realmente cada dos resistencias de 2W en paralelo, dos 120 K de 60K y una 120 y 130 para el 62.5K. Unas resistencias agradables son bastante baratos y mayoría de las personas se empeñan en usar los buenos para la carga de placa, pero no son necesarios en todas partes. Las resistencias de 100 ohmios conectadas a la pantalla de 6V6 están clasificadas en un 1/2W y no molesta con cualquier cosa resistencias viejas especiales, sólo regulares. Mismo ocurre con el sesgo resistencias de 100K, 1/2W, película metálica.
Donde comprarla
Usted puede conseguir resistores de película metálica en varias calificaciones en cualquier tienda de artículos electrónicos en su barrio, o puede solicitarlos en línea a una variedad de proveedores como Digi-Key . Para las cosas de lujo trate de Piezas de conexión , Angela instrumentos o Percy Audio . Por supuesto, hay un montón de otros buenos proveedores como Google le dirá.
Condensadores
Qué comprar
Los condensadores de 0. dos 33uF en el circuito se significan cortar cualquier DC a través de y permitir sólo la AC señal de audio pasar. Mientras que los condensadores caros estaría bien aquí, que soy barato y así acababa de usar condensadores de 630V Mylar (los que parecen grandes rectángulos rojos). En realidad, en mi amplificador ahora son 0.47uF, pero eso sólo significa que llegaré un poco más bajo. Todos los condensadores en la fuente de alimentación son componentes estándar, excepto los pocos que reemplacé con algunas tapas de estilo gota naranja que tenía.
Donde comprarla
Acabo de comprar el 0.47uF tapas de filtro de una tienda local, pero si quieres shmancy que, tendrás que tratar de lugares como Instrumentos de Angela . Los condensadores de la fuente de poder se encargó de Digi-Key .
Diodos
Qué comprar
Sólo usé los diodos de 1A 1000V UF1007 recomendados por Poindexter. Nada caro es realmente necesario que creo, a menos que por supuesto usted elige utilizar diodos de tubo. Los diodos de tubo coste extra y requieren una fuente de alimentación para sus estufas, aunque.
Donde comprarla
Usted puede conseguirlos de Digi-Key o Piezas de conexión y probablemente un montón de otros lugares.
Potenciómetros, interruptores y tomas
Qué comprar
Hay sólo tres potenciómetros en la amp, una de volumen y dos para ajustar el sesgo en cualquier canal. El volumen es una olla de doble cubierta. Hay dos interruptores, uno para las fuentes de alimentación principal y otro para los calentadores de tubo. Regulares viejo un polo doble tiro interruptores están bien aquí. Puesto que sólo tengo una entrada en mi amplificador, no tengo un DPDT para cambiar entre entradas como Poindexter. También necesitarás dos juegos de altavoces bobina mensajes, para que tengas algo para conectar los altavoces, así como un conjunto de tomas de entrada estéreos y un enchufe para el cable de alimentación.
Donde comprarla
Personalmente no derrochar en un pote de volumen caro, pero mucha gente piensa que es una parte importante, así que si tienes la sensación de dinero libre derrochar. Otra vez, trate de Piezas de conexión , Angela instrumentos o Percy Audio . Para los interruptores, mensajes y tomas, tratan de Radioshack o cualquier otra tienda de suministro electrónico. La caja de fusible de enchufe para el cable de alimentación estaba de su parte y Digi-Key no. es Q201-ND. Por supuesto se necesita un fusible para esto, creo que una 1A uno, que puede obtener en cualquier tienda de artículos de electrónica.
Otras cosas
Usted necesitará algunos tornillos, tuercas y tornillos y esa tipo de cosas, que usted puede conseguir en cualquier ferretería. Como para el alambre de conexión, Poindexter utiliza algunas cosas bastante elegante, pero siendo el cheapo que soy sólo utiliza forma de alambre de conexión regular Radioshack.
