Un estéreo a válvulas de construcción (7 / 11 paso)

Paso 7: La construcción: la fuente de alimentación

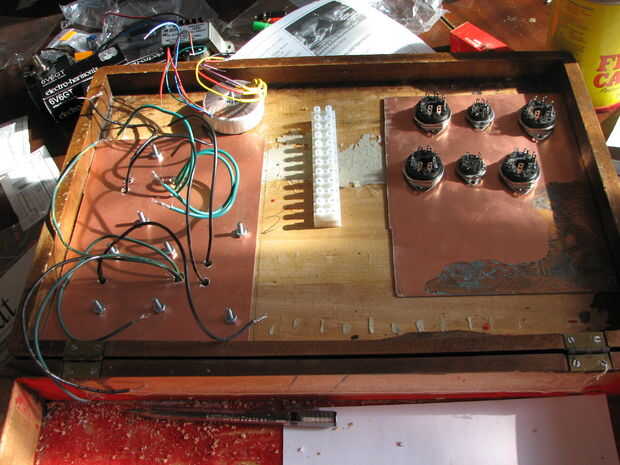

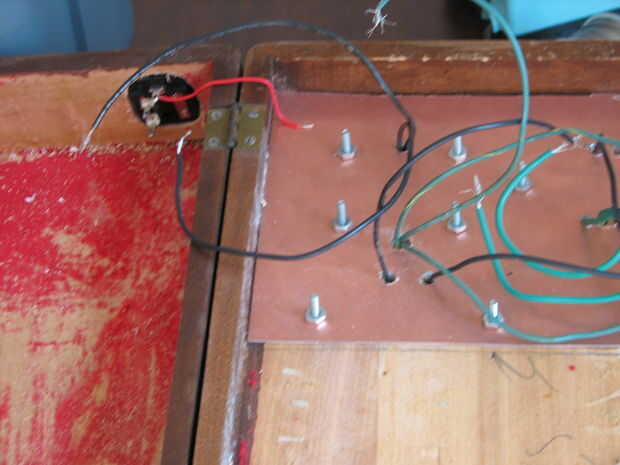

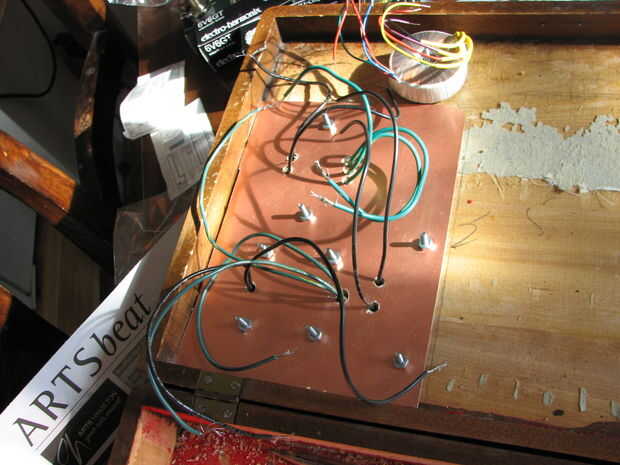

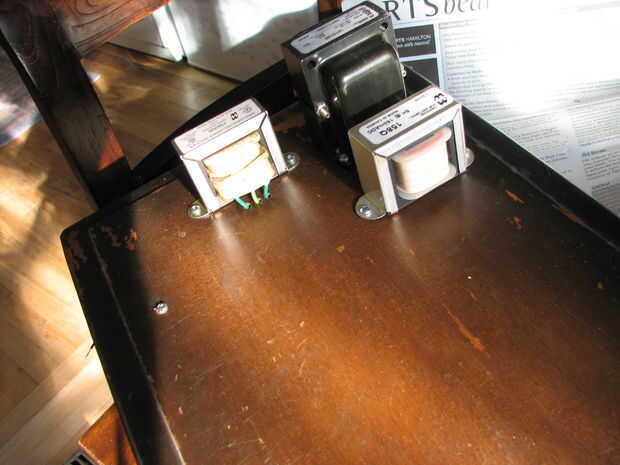

Como se pueden leer un esquema y soldadura, debe ser capaz de poner todo junto. Sin embargo, si eres como yo, lo voy hacer mal las primeras veces. Como se puede ver, hay dos placas de cobre, uno para la alimentación y uno para el circuito de audio. Habría sido incluso mejor que un plato grande cubriendo toda la superficie, pero no tenía uno bastante grande, así que tuve que hacer. En esta primera foto, me apenas metía una sensación para el diseño del resto de la amp, averiguar dónde se colocan los tubos y cómo cerrar la brecha entre el circuito de audio y fuente de alimentación.

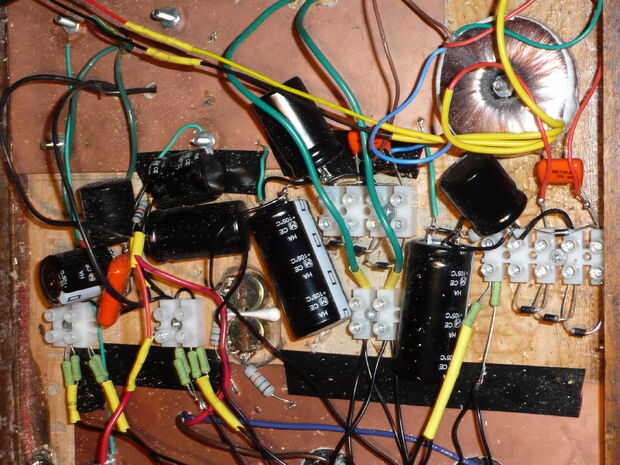

En los cuadros más adelante, hay algunos de los circuitos de forma libre que estaba hablando. Hay estos grupos poco de componentes soldados directamente a uno otro, que es un poco más confuso que el uso de un PCB, pero es rápido y ahorrarle la molestia de preocuparse por hacer espacio y posiblemente diseñar una placa de circuito (y es hardcore). Las regletas de terminales mantienen la mayoría de ellos bastante bien anclado al caso, de todos modos.

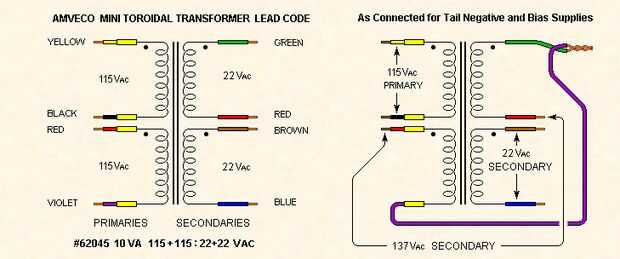

El toroide Amveco está conectado un poco extraño, pero nunca miedo, hay un diagrama muy útil.
