Paso 5: Los LED estándar de cableado

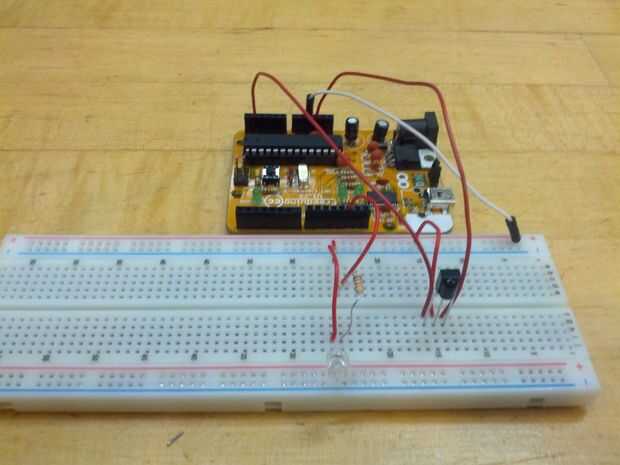

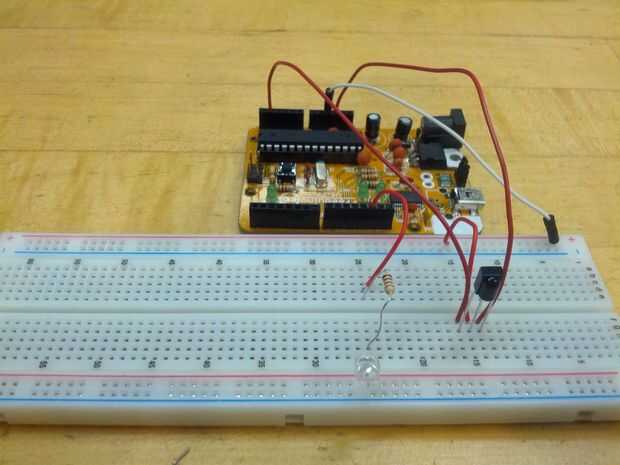

1.) Conecte un alambre corto del pasador D12 Arduino hacia el armario de la placa, dejando un armario de la muesca en la costura
2.) Conecte una resistencia en la ranura adyacente y el puente el boquete al otro lado de la protoboard, dejando una muesca en el lado más cercano.
3.) Inserte el cátodo de un LED en el resto de muesca e Inserte el ánodo en una ranura al lado del otro.
4.) Conecte corta el cable de una muesca en la misma línea que el extremo del ánodo del LED al suelo global de la Junta de pan.

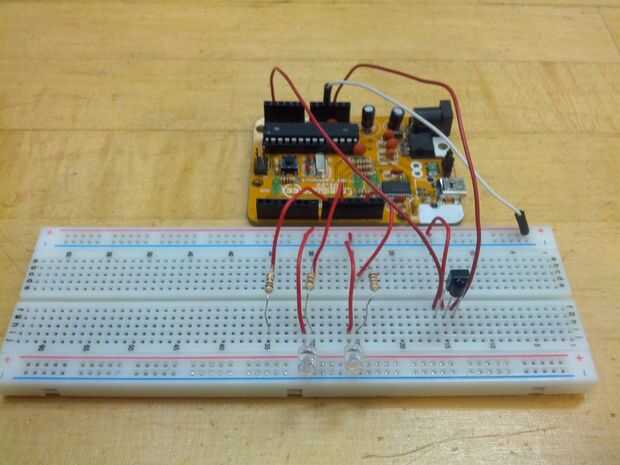

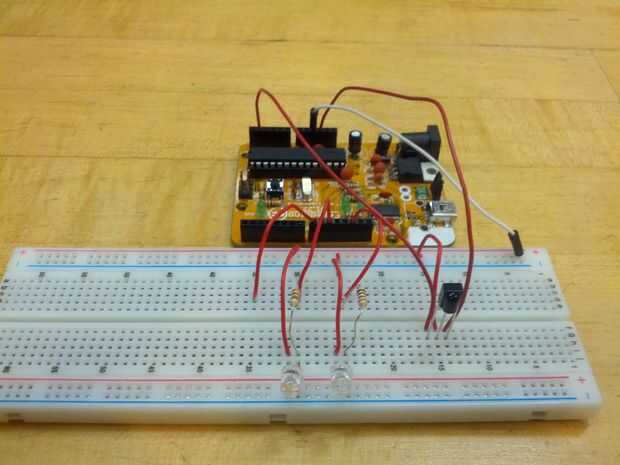

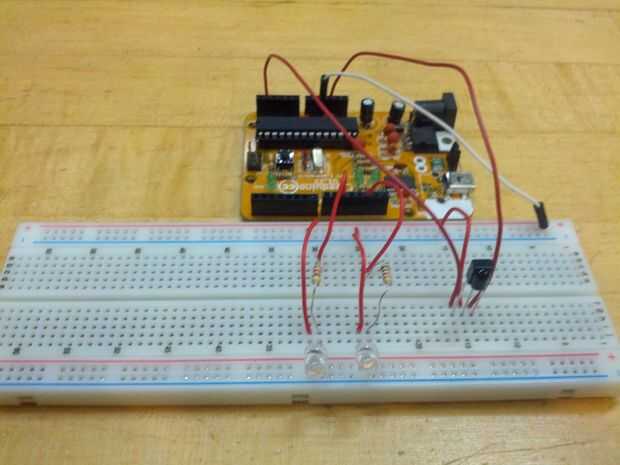

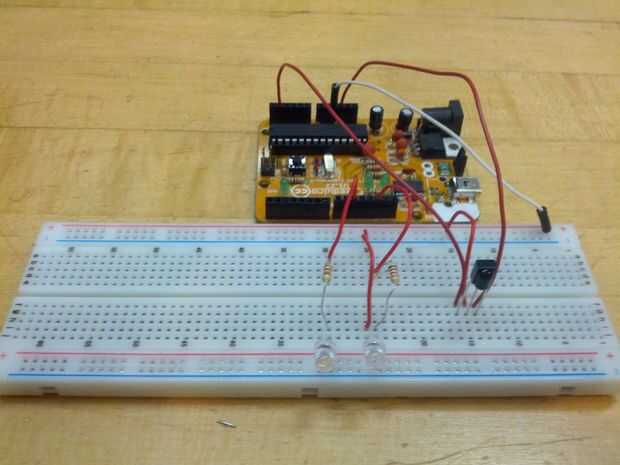

5.) Conecte un alambre corto del pasador D10 Arduino hacia el armario de la placa, dejando un armario de la muesca en la costura
6.) conectar una resistencia en la ranura adyacente y el puente el boquete al otro lado de la protoboard, dejando una muesca en el lado más cercano.
7.) insert el cátodo de un LED en el resto de la muesca e Inserte el ánodo en una ranura al lado del otro.
8.) Conecte corta el cable de una muesca en la misma línea que el extremo del ánodo del LED al suelo global de la Junta de pan.

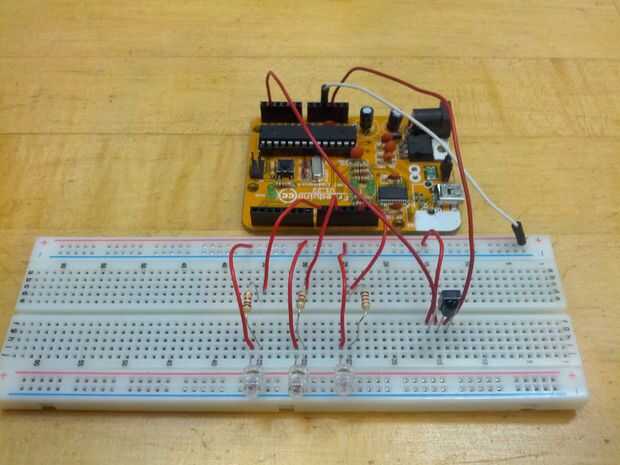

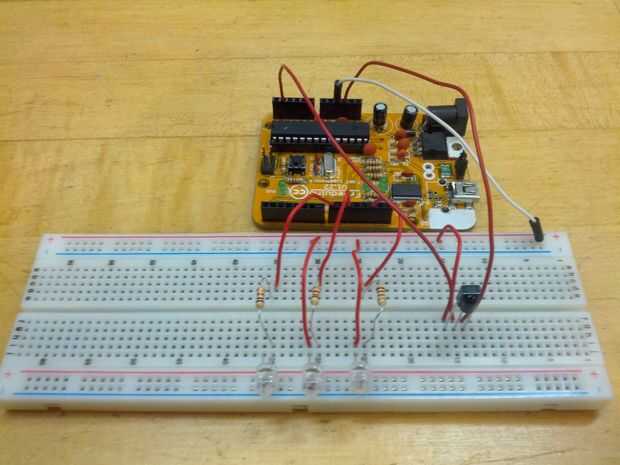

9.) Conecte un alambre corto del pasador D8 Arduino hacia el armario de la placa, dejando un armario de la muesca en la costura
10.) conectar una resistencia en la ranura adyacente y el puente el boquete al otro lado de la protoboard, dejando una muesca en el lado más cercano.
11.) insert el cátodo de un LED en el resto de la muesca e Inserte el ánodo en una ranura al lado del otro.
12.) Conecte corta el cable de una muesca en la misma línea que el extremo del ánodo del LED al suelo global de la Junta de pan.
