Paso 5: Bobina prueba
Yo no iba a viento cientos de vueltas sin comprobar que el voltaje sería correcto!
La primera bobina con 104 vueltas de la herida y me mantiene en su lugar con cinta de transformador, ya que esta era la cifra dada por el cociente más bajo de vueltas de los 3 devanados originales.
Rápidamente descubrí que haciendo esto en la sala de estar con las distracciones de la TV y mi otra mitad es una muy mala idea. Que se mantenga perdiendo cuenta después de unas cuantas vueltas.
La solución ideal al problema sería montar la bobina en un eje con un contador de vueltas. Falta de esto, utiliza una pluma OHP permanente para hacer un punto en cada vuelta décimo - mucho más fáciles de contar cuando perdí mi lugar!
Este transformador especial debe entregar 24 voltios a plena carga. Puesto que la bobina está a sólo 1/7 de su espesor final, solamente 1/7 de la carga es necesario, por lo que he probado con una resistencia de carga que consta de resistencias 5 x 470 ohmios en paralelo - carga no muy completa pero hará - realmente más apropiado 8 bobinas en paralelo.

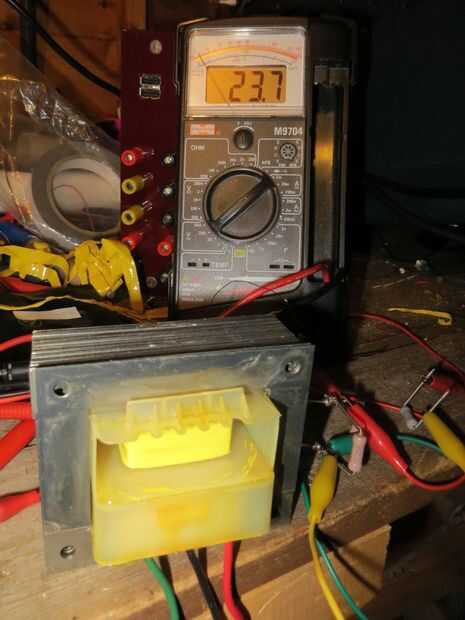

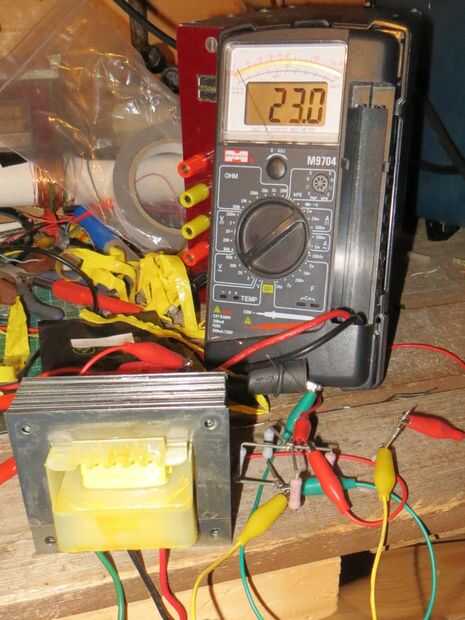

Puedes ver en las dos fotos, 23,7 voltios, que era la salida sin carga, y 23 voltios, que es la salida con una carga de prueba. Realmente podría hacer con ser un voltio más alto, así que agregaré en otro 4 vueltas, haciendo 108 vueltas por bobina.
