Paso 3: Haga el calentador

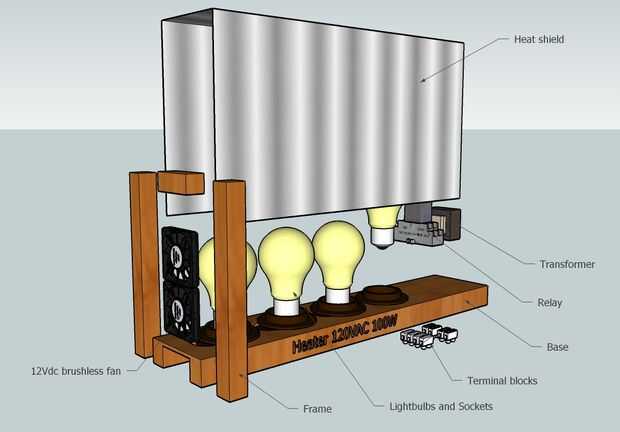

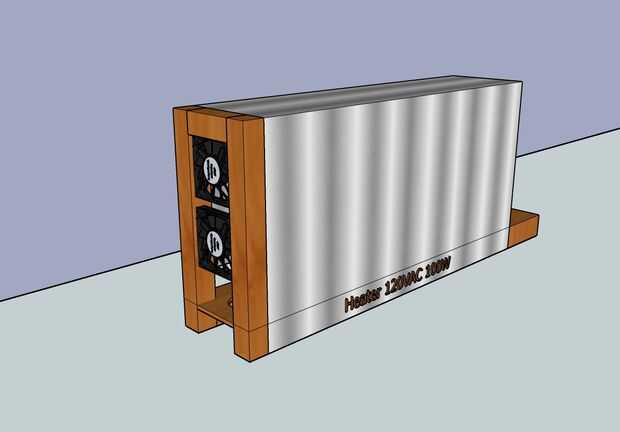

1. hacer base de la estufa. Acabo de cortar todas las piezas según el véanse y atornillarlas juntas. No hay mucho espacio dentro de un piano para jugar con, así que medir y ajustar las dimensiones si es necesario antes de realmente hacer.

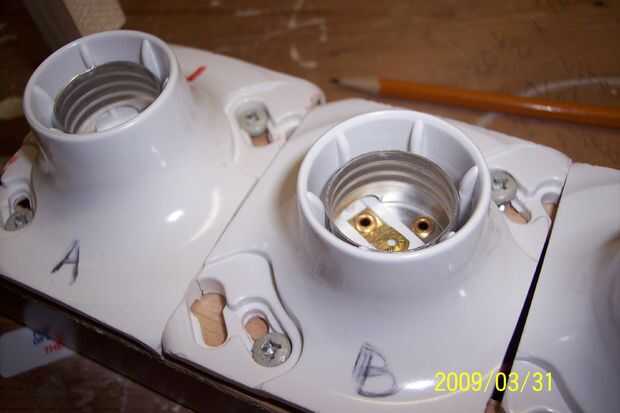

2. Monte los casquillos de bombilla. Esto fue una parte difícil, porque no pude encontrar las tomas redondeos pequeño como se muestra en mi diseño. Tuve que comprar la 6 "Ronda de tomas de corriente y en aprox. 3 x 4". Atornilló las tomas a un bloque de madera y un Hanon para cortarlas. Nunca lo haría otra vez, si puedo encontrar a tomas más pequeñas, incluso pagar más por ella.

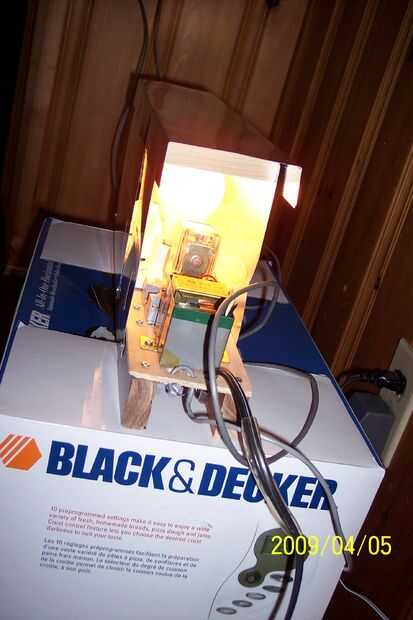

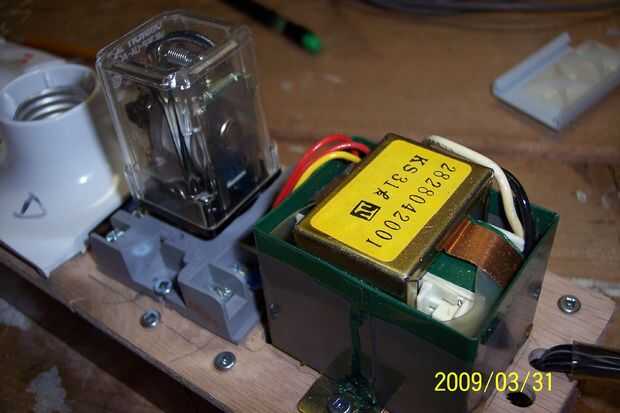

3. Monte el relé y transformador. Esto fue fácil.

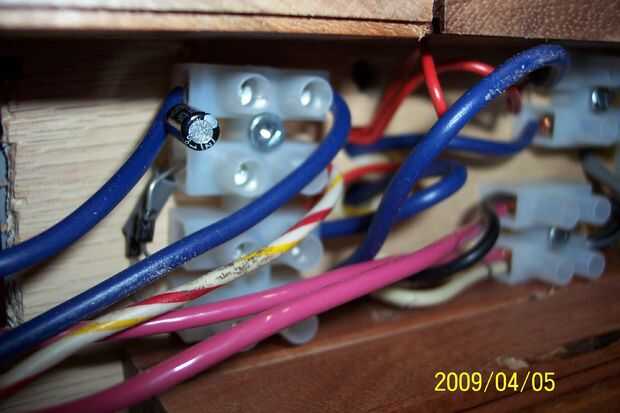

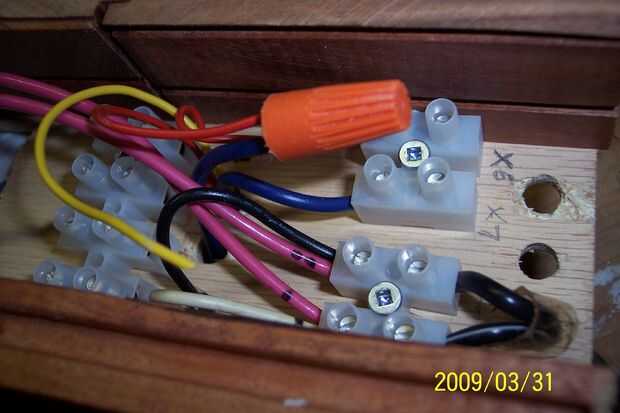

4. montar los bloques de terminales en la parte inferior de la base. 2 para el cable entrante de 120VAC. 2 para el control del termostato y 4 para el circuito rectificador para los fanáticos de DC.
5. Conecte todos los componentes hasta ahora.

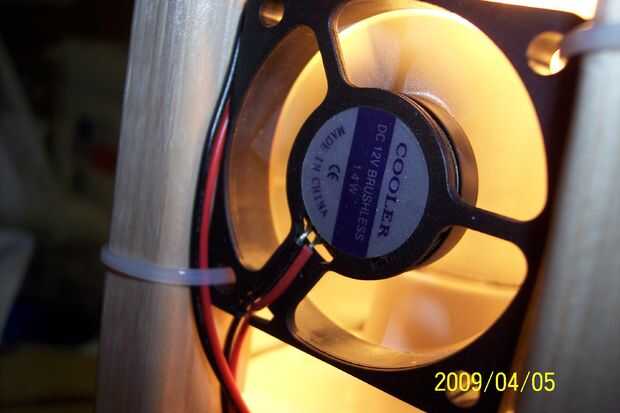

5. Sujete el bastidor de soporte para los ventiladores y protector de calor. Asegure los ventiladores para el marco (sólo usé ataduras)

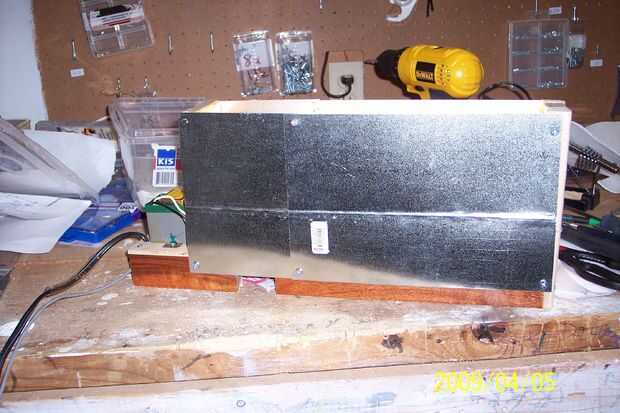

5. Conecte los ventiladores y después de Instale el calor arrojado. No olvide conectar el cable de tierra al protector.

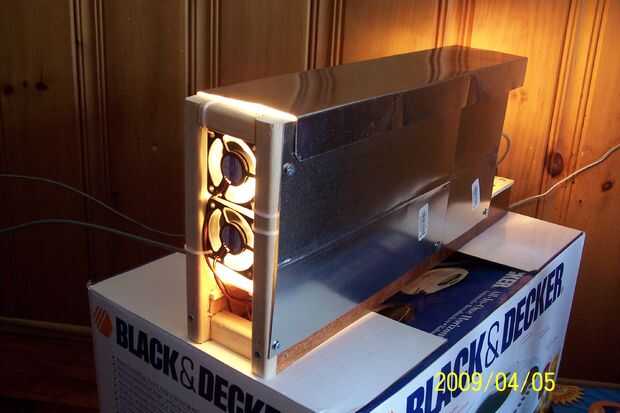

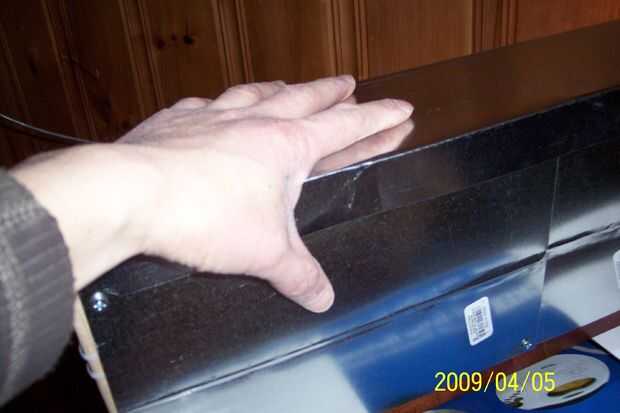

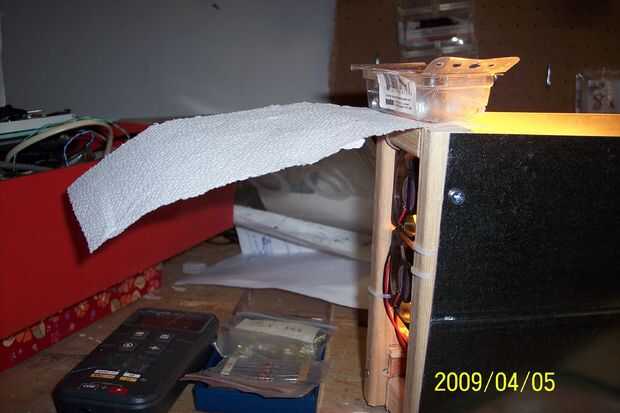

6. Enroscar bombillas y prueba. Jaja!
