Un fotómetro y un colorímetro barato (1 / 10 paso)

Paso 1: Diseño básico del dispositivo; piezas requeridas

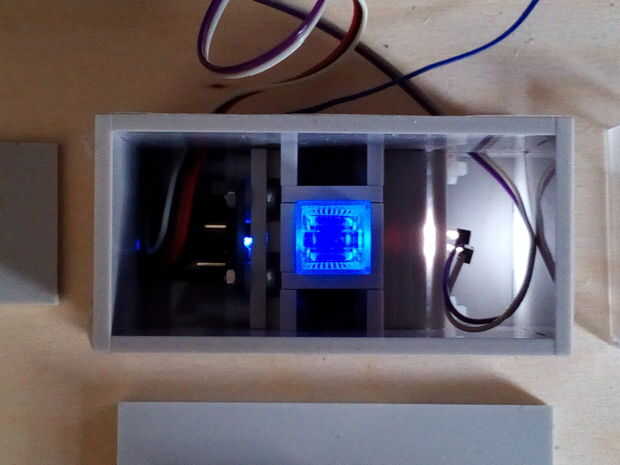

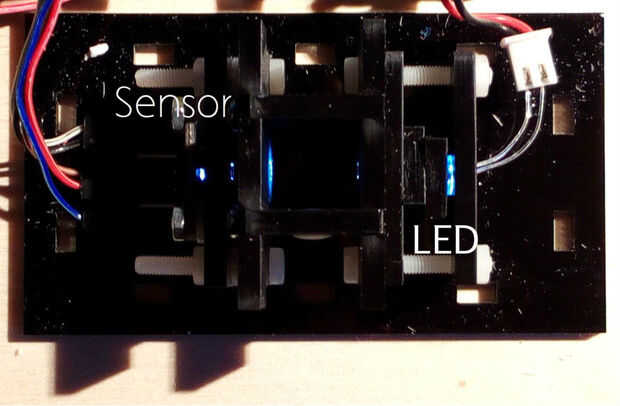

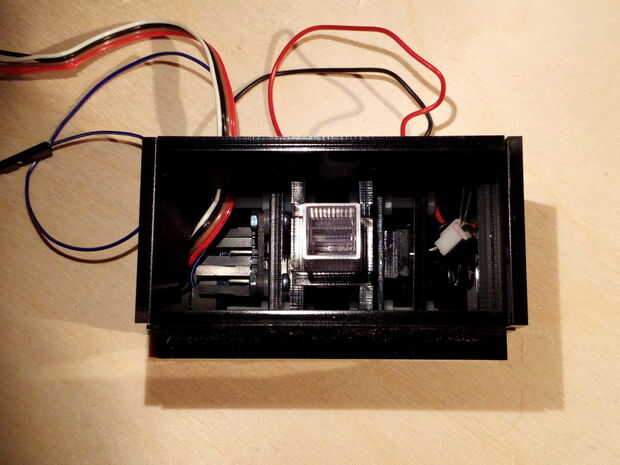

El dispositivo consta de tres elementos básicos:

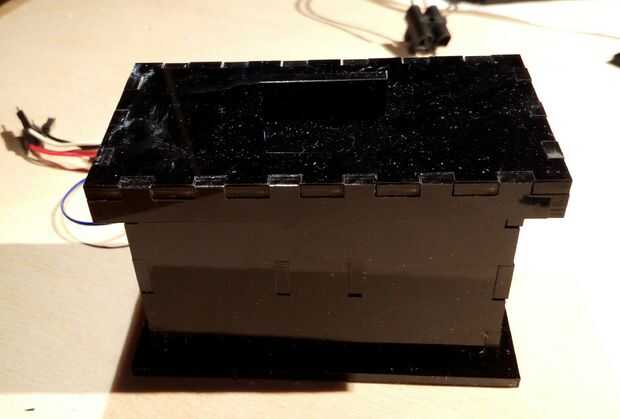

-la carcasa y la tapa son hechos por conjunto de piezas que fueron cortados con láser de una sola hoja de acrílico de 3 mm (ver fotos siguiente paso). Son definidos por un único archivo de SVG. Estoy usando el servicio de corte láser de Formulor (Berlín, Alemania, 13€ por placa más gastos de envío), pero utilizando el mismo archivo de SVG, las partes se podían también pedir en Ponoko (Estados Unidos) o RazorLAB(Reino Unido) a un precio similar. Usted puede elegir entre una amplia variedad de colores, pero para minimizar los artefactos de color recomiendo negro, gris o blanco. Usted puede obtener el archivo SVG aquí.

-un desglose de sensor:
Para el colorímetro, se utiliza el desglose TCS34725 RGBW-sensor de Adafruit (< 8 US$ / €, www.adafruit.com/products/1334).
Para el fotómetro usar el desglose de TSL2591 de Adafruit (< 7 US$ / €, www.adafruit.com/products/1334).
Pedí dos brotes en Flikto, Alemania.

-una fuente de luz:

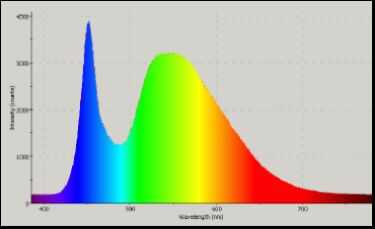

Para el colorímetro estoy usando una naturalmente blanco de 5 mm LED con un ángulo de emisión estrecho (Nichia NSPW500DS, acerca de 2,20 € en Conrad, Alemania). Tenga en cuenta que un LED "blanco" no da un espectro de emisión homogéneo, como la luz del sol, pero un agudo Pico azul y un espectro de emisión en forma de campana con un máximo en la gama de color verde amarillo (ver imagen). "Naturalmente blanca" LED emiten cantidades similares de luz en las regiones de rojas, verdes y azules.
Para el fotómetro, se utilizará una LED de 5 mm con un color óptimo para la sustancia a analisar específicamente.
Por ejemplo, para un analito rojo oscuro, puede usar un LED verde, un LED amarillo para un azul tinte.
Puede encontrar un resumen de algunos LEDs disponibles en el mercado con diferentes colores en un paso posterior.

LEDs de 5 mm puede ser alimentado por un dos 1.5 V pilas o usando la salida V 3.3 del Raspberry Pi. Más LEDs amarillo, naranjas y rojos va a necesitar una resistencia serie (e.g. 60 Ohm) para reducir el voltaje a 2.1 V.

Además de lo anterior, un surtido de tornillos, tuercas y arandelas (2, 5 M y 3 M), pies de goma de silicona y algunos cables son necesarios. Yo también recomendaría para usar un protoboard para conectar el dispositivo y RPi.

Una lista más detallada se encuentra en un paso posterior.
