Un fotómetro y un colorímetro barato (2 / 10 paso)

Paso 2: Montaje del dispositivo

Las partes de la vivienda están construidas de manera que fija juntos precisamente, con ranuras y lengüetas, sin pegar. Sólo la Asamblea de la tapa requiere un poco de pegamento.

Las fotos que se muestra aquí pueden no representar la última versión del dispositivo, como su diseño aún es tema de optimización continua.

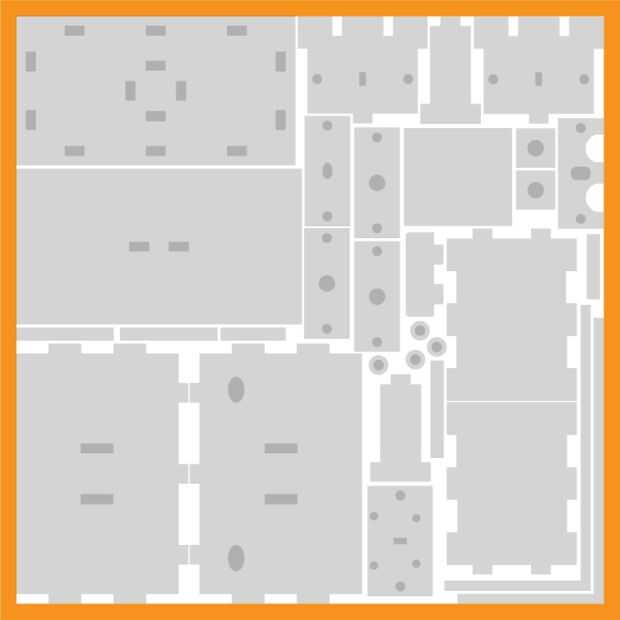

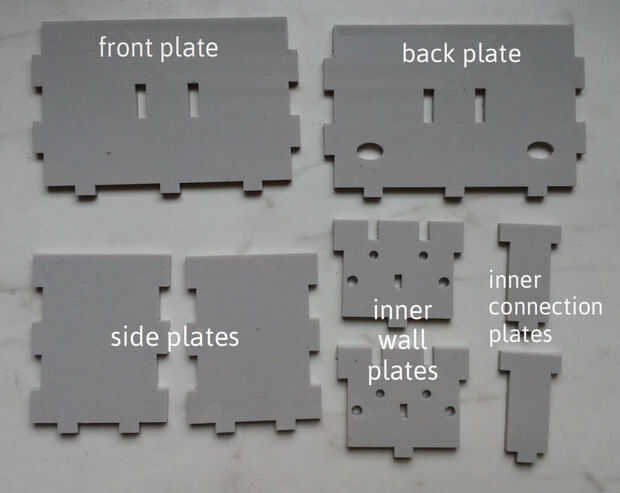

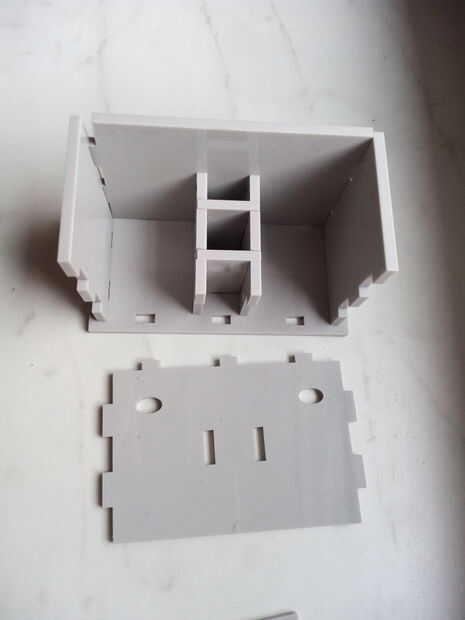

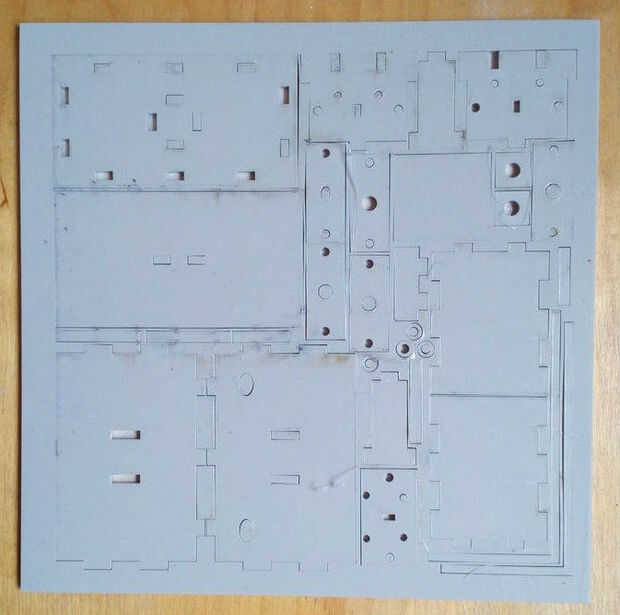

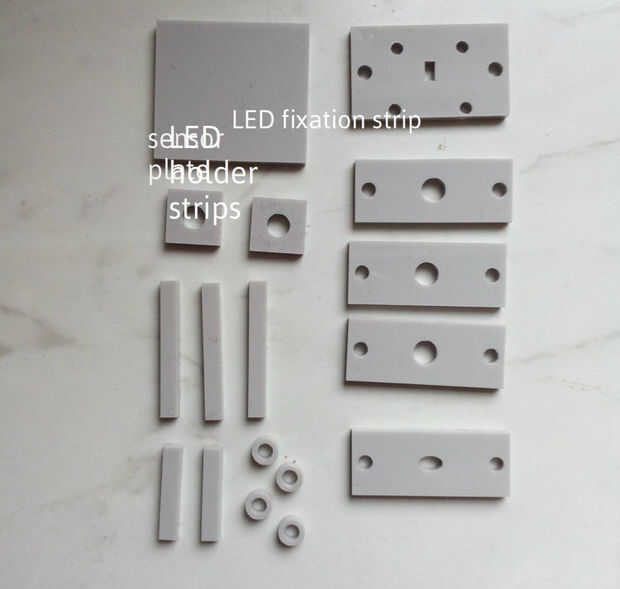

Al desmontar el láser cortar las piezas de la placa de acrílico y retire las hojas de protección de ambos lados de todas las piezas. Pruebe a pegan los pedazos, para asegurarse de que todo le queda bien. Primero conectar los elementos centrales con la parte trasera y delanteras paredes, luego agregar las piezas de lado derecho e izquierdo. Ahora trato de poner esto en la placa base y para pegar las lengüetas en los agujeros de la placa base. Deben adaptarse perfectamente, pero puede haber mínimas diferencias en el espesor del material. Así que en caso de que necesites romper los bordes un poco con una lima o papel de lija, justo hasta que las piezas encajan. Coloque las paredes laterales de la cámara de la cubeta y asegúrese de que encajan tan bien. Ahora desmontar las piezas otra vez.

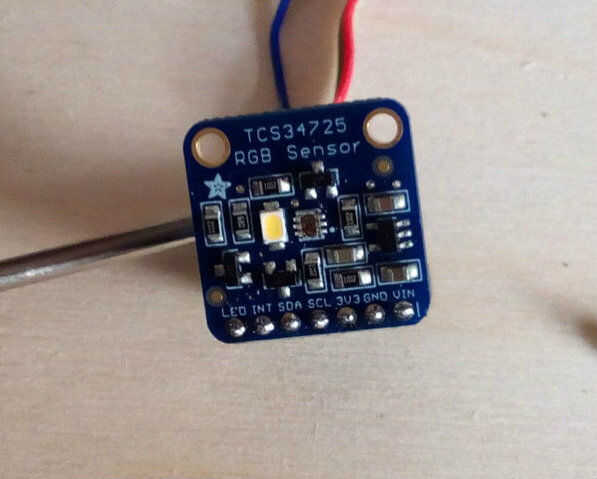

Como siguiente paso, montar la unidad del sensor. La soldadura de la cabecera de la ruptura, según las instrucciones se encuentran en Adafruit ("aprendizaje" en las páginas de producto específico). Ahora fijar los cables a los puertos. No se olvide de escribir que cable está conectado a qué puerto (Gnd, Vin, SCL, SDA; LED).
Alternativamente puede soldar los cables directamente a los puertos de soldaduras.

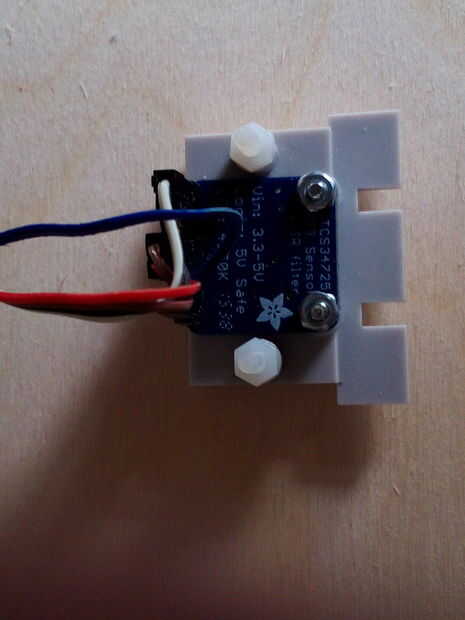

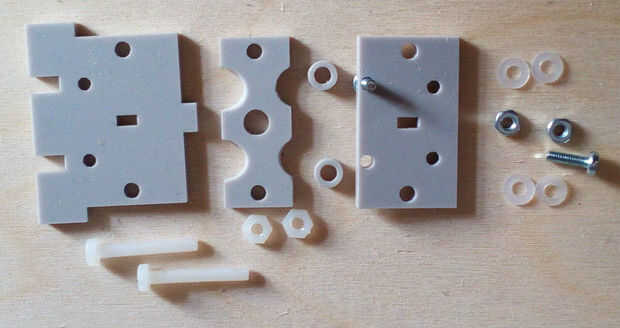

En el siguiente arreglo el desglose para el sensor sosteniendo la placa con dos tornillos de 2, 5 M, tuercas y arandelas. Según el sensor que está utilizando, puede tiene que girar el sensor sostienen la placa. Ajustar de forma que el chip del sensor esté colocado exactamente detrás del agujero rectangular, luego apriete los tornillos.

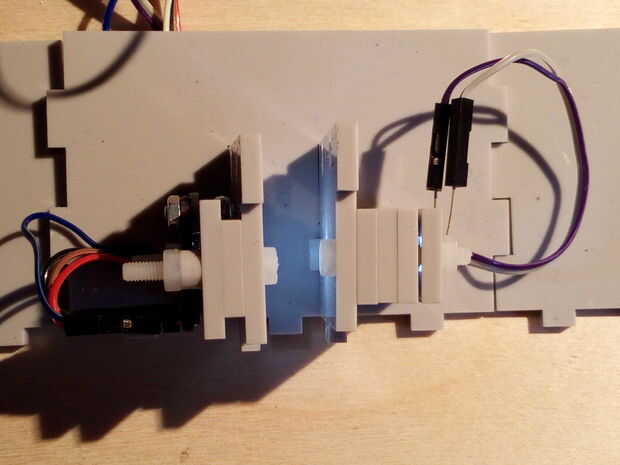

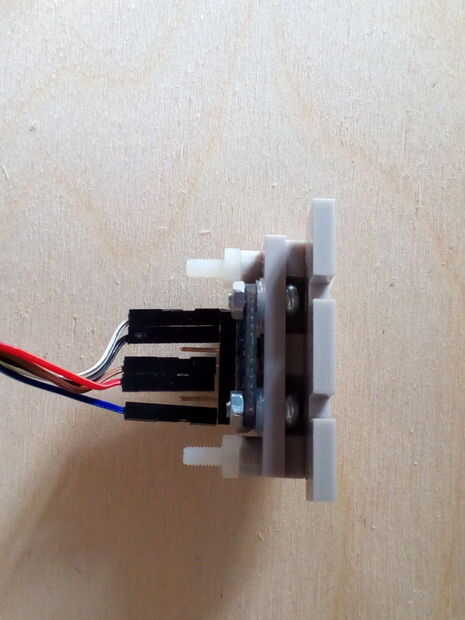

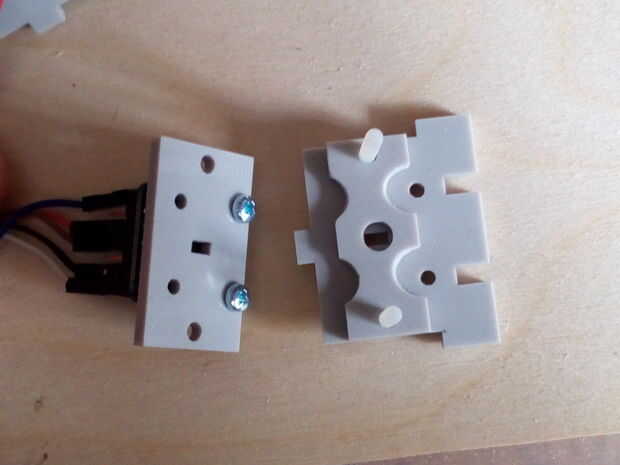

Ahora se pegan dos tornillos M3 de nylon a través de los orificios en el elemento de pared interna y en el pedazo de distancia. Luego pega el sensor sostienen la placa sobre los tornillos, alinear la posición de los agujeros rectangulares y fijar la posición con otros dos tuercas.

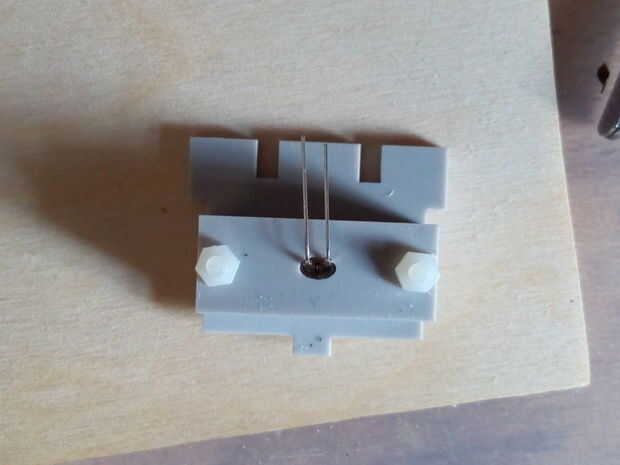

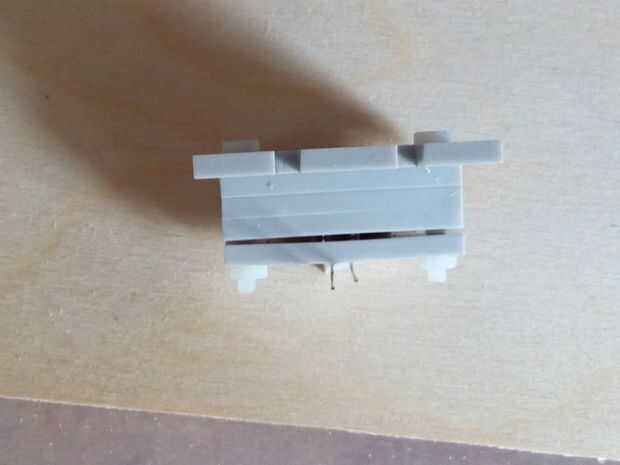

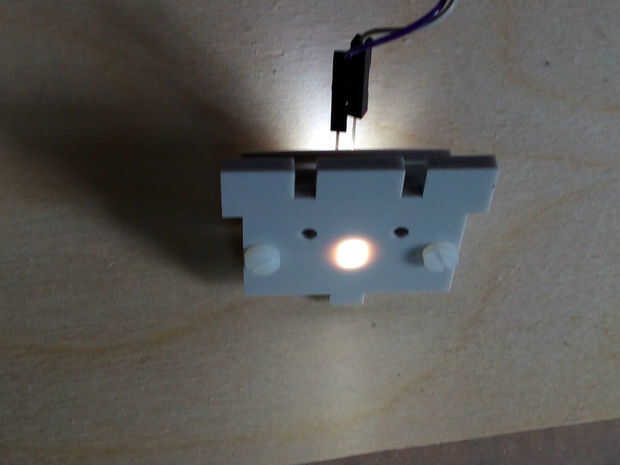

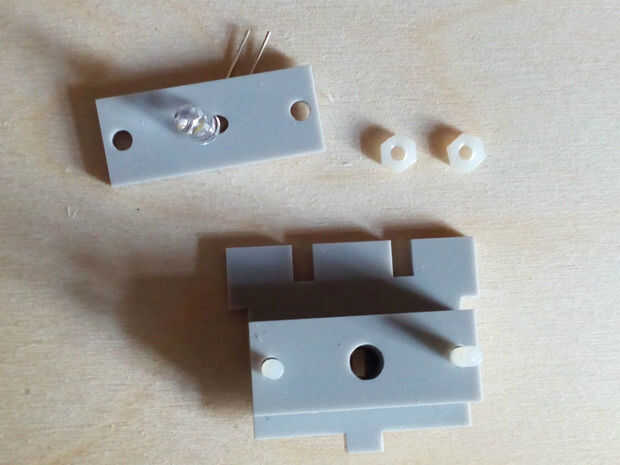

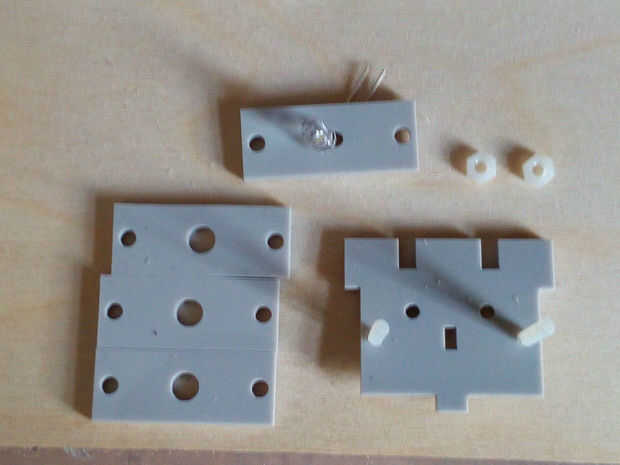

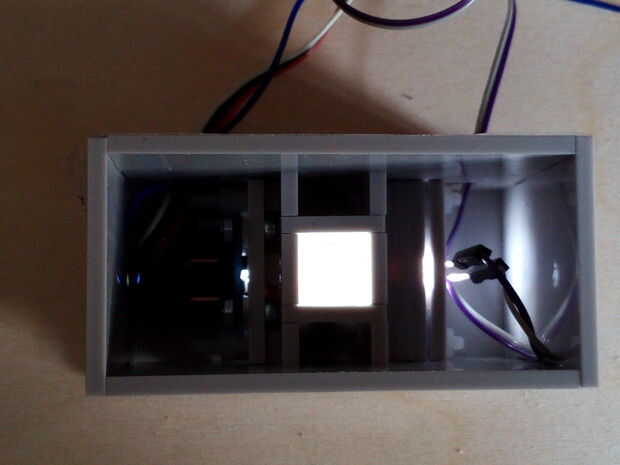

Ahora montar la unidad LED. Se pegan dos tornillos de Nylon M3 a través de los agujeros del segundo elemento de la pared interna. Pila de los tres elementos de soporte de LED en los tornillos, luego colocar el LED en el agujero central resultante. Ahora añadir la pieza de fijación de LED y fijar la pila con dos tuercas M3. Asegúrese que el LED correctamente alineados antes de apretar las tuercas. Conecte los cables al LED. El cable más largo es "plus", la "tierra" más corta. Para verificar funcionalidad y alineación óptima, conecte el LED con la fuente de energía, en caso de ajustar la alineación.

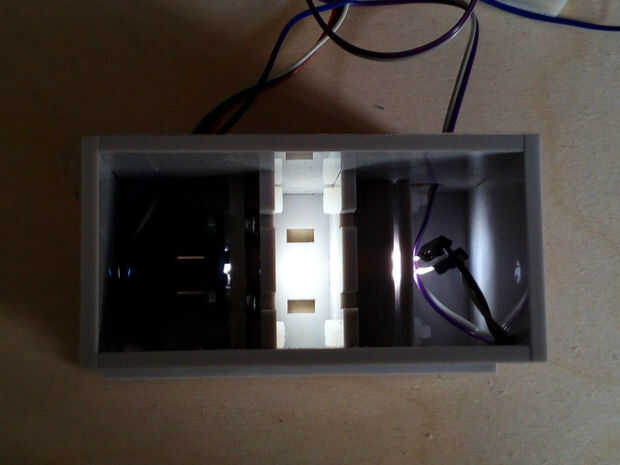

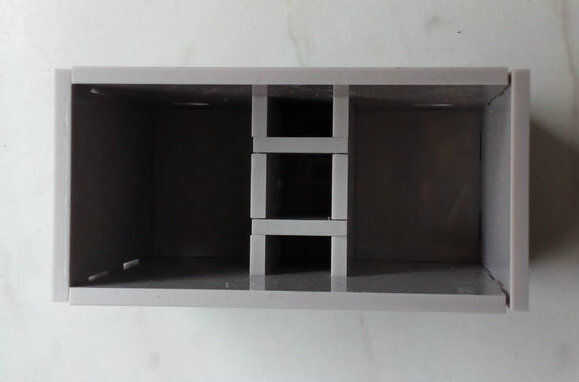

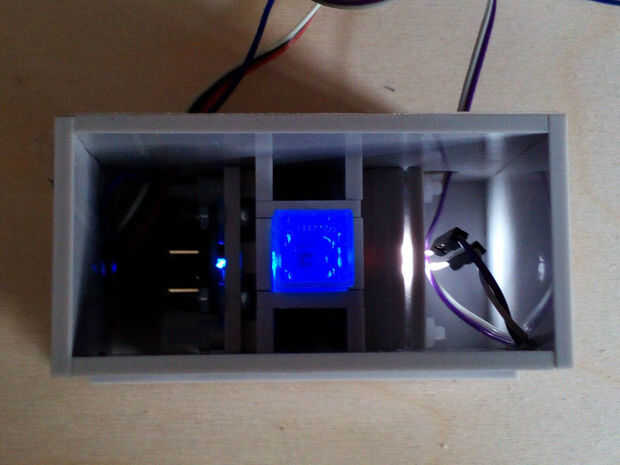

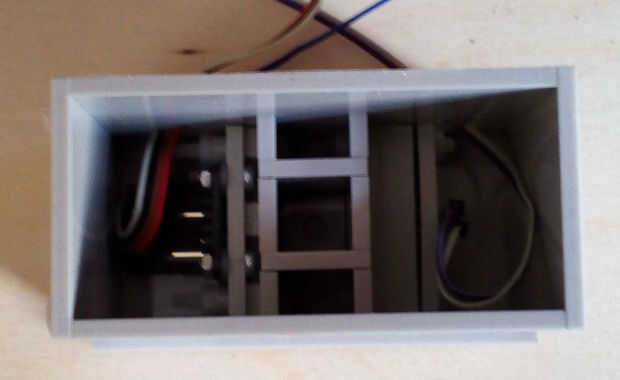

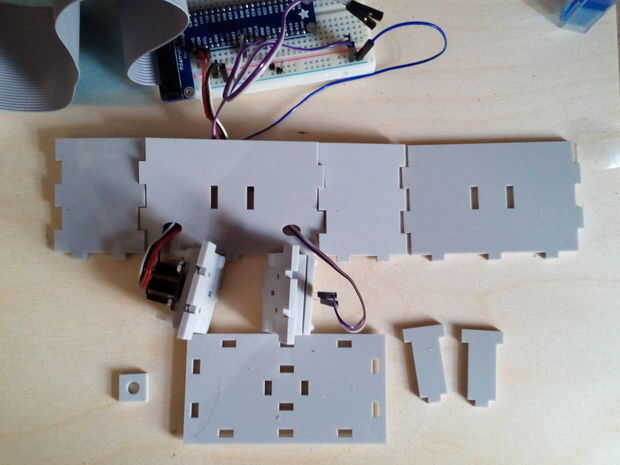

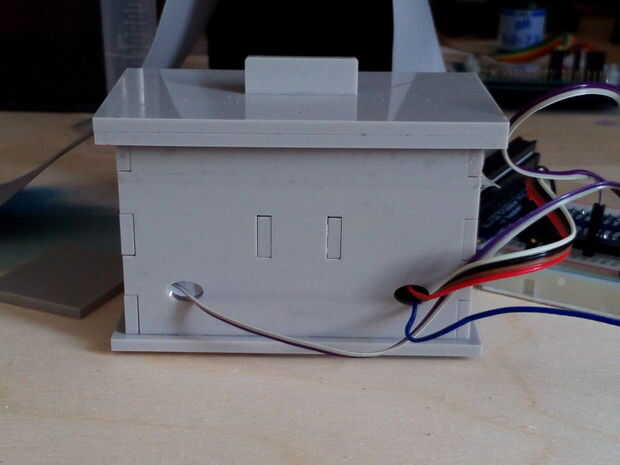

Ahora Arme el cuadro"fotómetro" como lo ha hecho antes. Primero ejecute los cables por los agujeros en la placa trasera. Luego pegar las lengüetas de las dos placas con sensor y en los orificios de la placa, añadir las placas frontales y laterales y colocar la caja en la placa base.
Recomiendo colocar cuatro pies de goma del silicio pequeño en el botton de la placa base.

!!! No pegar la caja, ya que puede no ser capaz de desmontar más!!!!!!
Te recomiendo para fijar la caja con una cinta adhesiva, si es necesario. El diseño más reciente, pero todavía-a-ser-construya simplificará la Asamblea y la fijación de la estructura aún más.

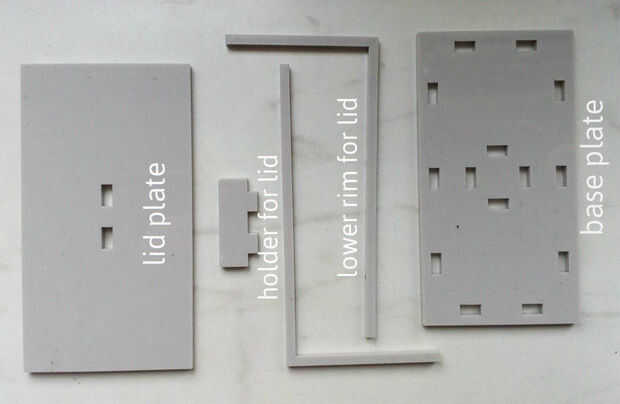

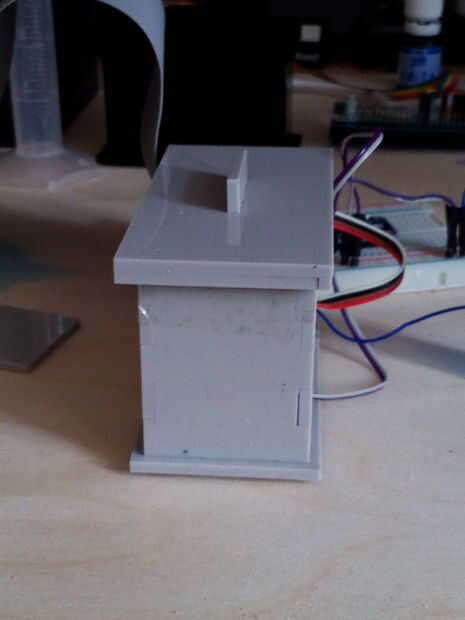

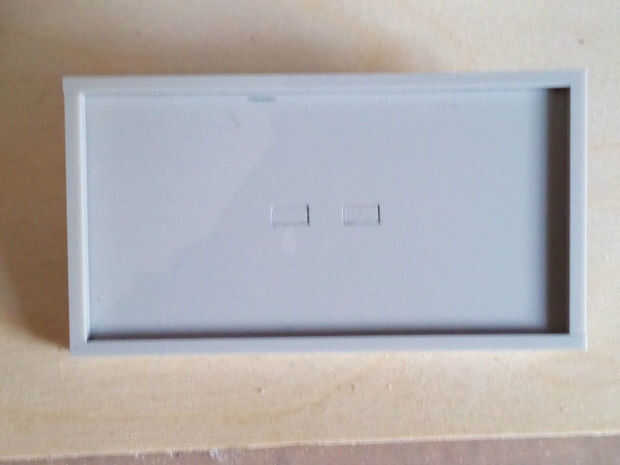

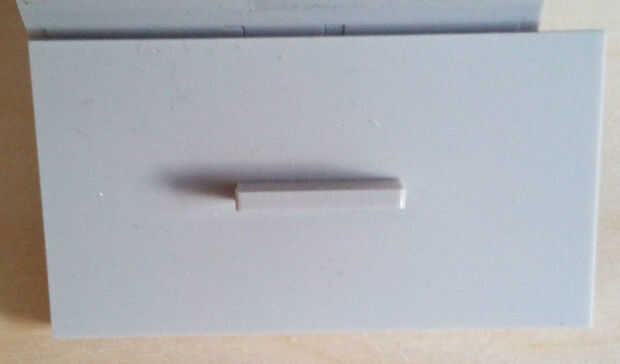

Por último montar la tapa. Pegue las dos piezas, definiendo el borde inferior de la placa de la tapa. Luego pegar el mango al centro de la placa de la tapa. Para reducir el reflejo, puede Agregar un trozo de fieltro autoadhesiva en la parte interior de la tapa.

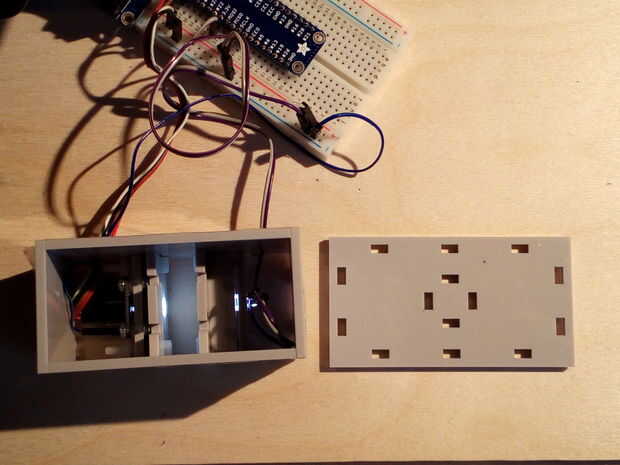

Conecte los cables a los puertos correspondientes de tu protoboard, PI o Arduino y Compruebe la funcionalidad del sensor y LED.
