Paso 1: Las partes
LAS PIEZAS DE METAL:

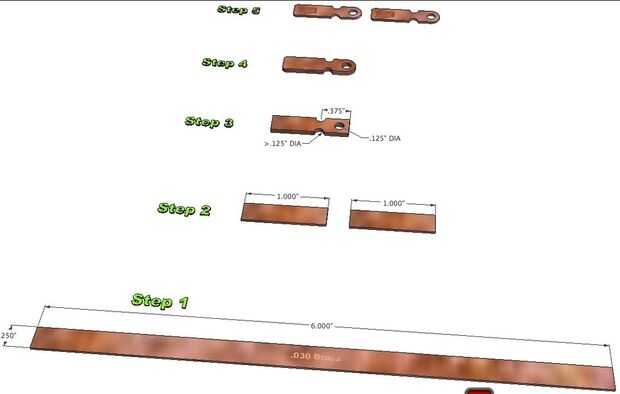

Antes de imprimir el interruptor, usted necesitará hacer dos contactos de latón. La primera imagen muestra los pasos:
1. los contactos se hacen con.030 latón ancho tiras de 1/4", disponibles en la mayoría de las tiendas hobby en longitudes de 6".
2. sólo necesitará usar 2 piezas ", así que cortó dos, 1".
3. Si apilar las piezas, o cortar una sola pieza 3" de largo y dóblela por la mitad, el trabajo irá más rápido. Taladre los agujeros para los cables y el archivo de las muescas. Hacer las muescas ligeramente oversize para adaptarse.
4. redondear los bordes. Si usted utiliza un solo 3" pieza, ahora es el momento de cortarlo en dos 1" partes de largo. Terminar los extremos cortados.
5. con un destornillador de 1/4" cincel o tornillo, levantar un. 010" canto golpeando la parte posterior. Este trabajo puede hacerse más fácil de moler una pequeña ranura en un trozo de metal y usando eso como un molde. Asegúrese de que el saliente no exceda. 010". Será mucho mejor errar en el lado pequeño aquí.
He añadido un archivo para ser utilizado como un "go-no go" calibre. Si sus contactos de latón entra en el medidor, ellos también cabrá la parte cuando es el momento de colocarlas sobre la impresión.
LAS PIEZAS IMPRESAS:

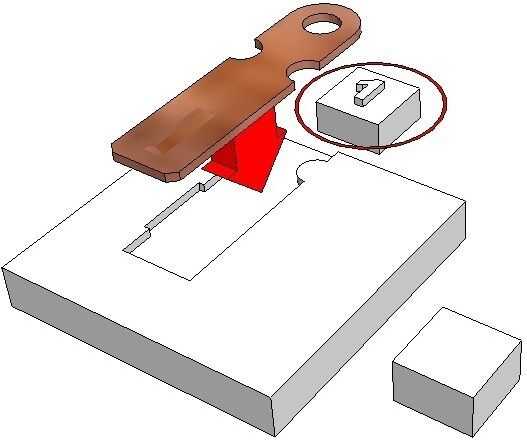

Estas piezas están diseñadas para imprimirse en.27mm. Y aquí es cómo vamos a saber cuando hacer una pausa en la impresión y añadir los contactos de bronce. Como progresa la impresión, ver las pequeñas plazas junto a la vivienda. Cuando primero ves el número "1" se imprime, detener la máquina y establecer el primer contacto en la ranura de la carcasa. No trate de usar las plazas como sean tus contactos. La cabeza de la extrusora puede bloquearse. Asegúrese de que sus contactos son no más que 1".

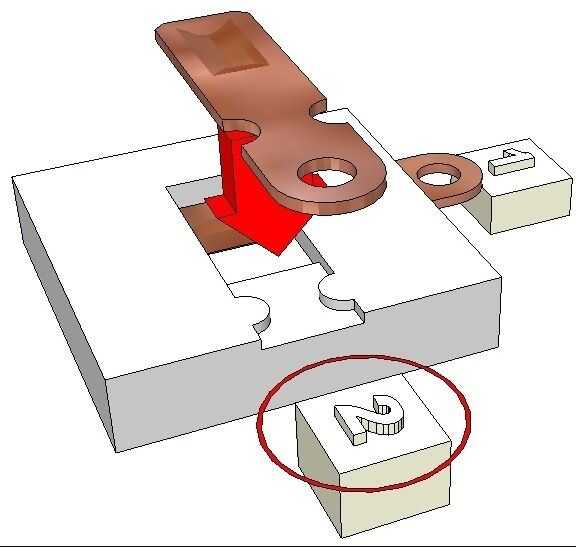

Pausa la impresión y ver la otra plaza. Cuando se imprime el número "2", poner en pausa la máquina otra vez y el segundo contacto en lugar. Pausa la máquina una vez más y dejó la impresión final.

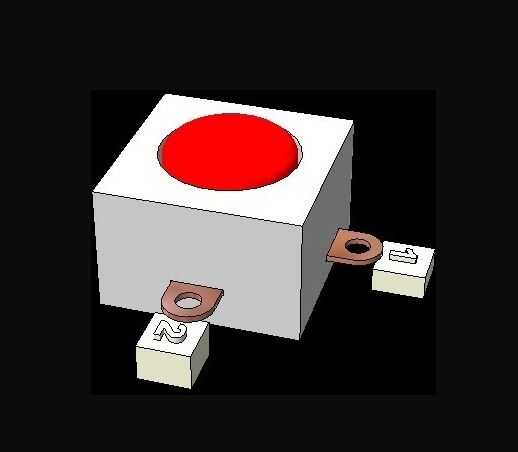

La parte final que se va a agregar es el pulsador. Tendrá que ser encajado en su lugar una vez terminada la impresión. Esto puede necesitar ser ajustada. Una vez he impreso este mismo, perfeccionarlo y me hasta la fecha este instructible.
