Un fuselaje ancho cuadrotor - diseños e ideas para construir su propio.

Multirotors--lo guay que son!

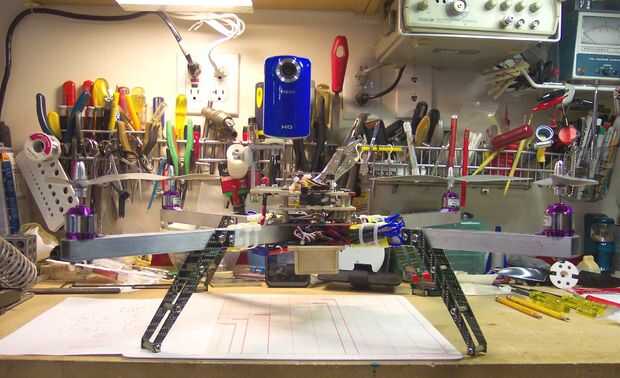

Un cuadrotor es un tipo de avión multirotor. Estos aviones son más fáciles que nunca para construir. Puede iniciar con esta máquina y aumentar su capacidad (y complejidad) como aprendes más. Su experiencia, conocimiento y respeto de la capacidad de esta tecnología aumentará al completar este proyecto. Comparar el cuerpo de centro de cuadrotor que puede crear con este Instructable para la otra foto de mi primer cuadrotor construido de rasguño (el cable que muestra es sólo la conexión de la batería y escondido para el vuelo).

Con la electrónica más reciente instalada, calibrado y configurado, esta cuadrotor es capaz de volar una misión definida por usted. En este punto, algunos le consideran el avión un 'drone'. Mayoría de los vuelos es de 9 a 15 minutos. La variación en el tiempo de vuelo es debido a varios factores, el más grande es el peso total de las aeronaves. (Nota: para simplificar este proyecto de construcción inicial, no incluí la opción de GPS para mi electrónica de control del vehículo ya que añade complejidad que un recién llegado puede evitar por el momento) Planeo seguir con otro Instructable que añade esta característica.

Este avión, aunque equipado con electrónica programable de misión, es que todavía un radiocontrol aviones (RC). Avión RC plantean ciertos riesgos que deben ser considerados. Siga las prácticas de seguridad para reducir los riesgos al mínimo. Los dos mayores riesgos son huelgas de lámina/propulsor y encendido de la batería de polímero de litio (LiPo) (¡ fuego!). El más grande lesiones reportadas son cuchilla corta los brazos y manos.

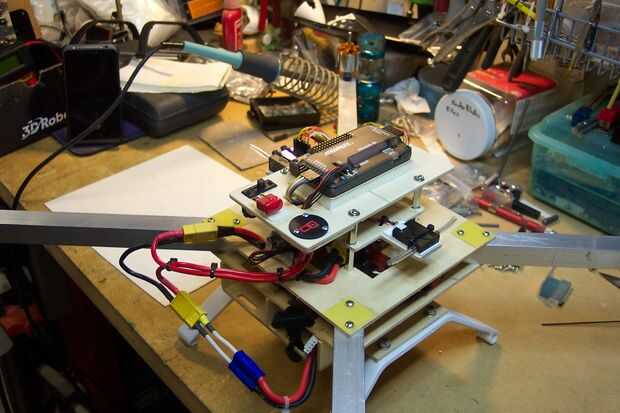

El diseño de este avión los intentos para controlar el riesgo de una batería de LiPo de fuego incluyendo la batería (o dos en este diseño) en una caja de la batería para protección. La aplicación efectiva de su caja de la batería dependerá de la batería que se utiliza. Yo sólo proporcionan información general acerca de la construcción de la caja. Con el bosquejo de diseño y mis fotos, debería poder aplicar a uno si lo desea.

Lámina/propulsor huelgas sólo pueden prevenirse completamente con cajas mecánicas y métodos de esgrima. Este diseño de DIY no utiliza un método de protección para ataques de lámina/propulsor. El operador es responsable de seguir las prácticas de seguridad como ser consciente de lo que está sucediendo en los alrededores.

Uno de los placeres de un proyecto como este es de aprendizaje y uso de habilidades creativas. Crear/hacer utiliza procesos cognitivos y desarrolla/mejora de habilidades motrices. Construir!

Habilidades necesarias para este proyecto:
Soldar los conectores del motor sin escobillas y/o velocidad electrónico controladores (ESCs) conectores para alambre o placas de circuito impreso (PCB).
Secciones de corte de madera delgado
Longitudes de corte de tubo de aluminio cuadrado de pared delgada
Taladrado y roscado de los agujeros en tubos de aluminio cuadrado de pared delgada
Montaje con pequeños tornillos, tuercas, arandelas, etc..
Posiblemente corte los tornillos a una longitud más corta (si no puede encontrar elementos que son lo suficientemente cortos)
Pintar las piezas ha hecho (opcional - no se muestra en esta versión)
