Paso 11: Montaje de electrónica--Stack Up!
Debido a que esta sección es una guía general, no consideran que mis líneas de diseño a ser duro y rápido.
Al crear estas placas, tenga en cuenta las siguientes ideas:

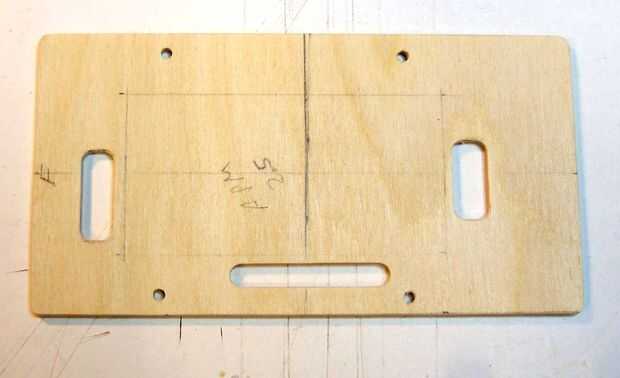

--Más área de placa le permite cortar rutas de cable y otros puntos de acceso.
--Montar interruptores y bloqueos en puntos más altos en las placas más grandes.
--Posición componentes indicadores LED para que puede verlos.
--Antennnas GPS están en mejor posición en el punto más alto en el avión, con una visión clara del cielo (los satélites GPS).
--Añadir elementos de rigidez a la placa si el material parece muy flexible. Esto puede ayudar a reducir las vibraciones armónicas.
--Añadir vibraciones amortiguación materiales componentes que contengan el hardware de MEMs (nota la espuma de goma).

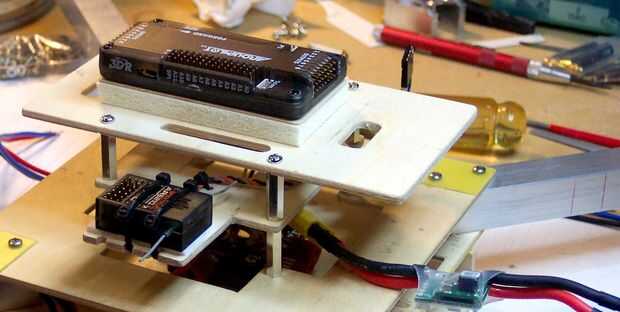

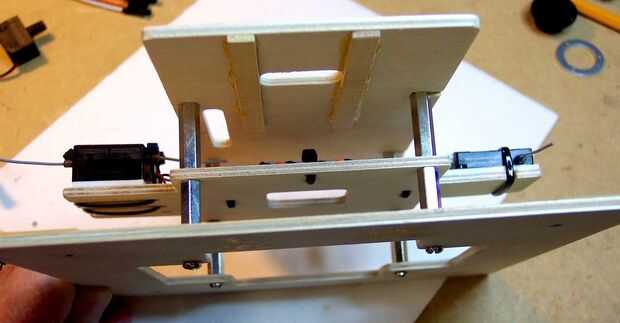

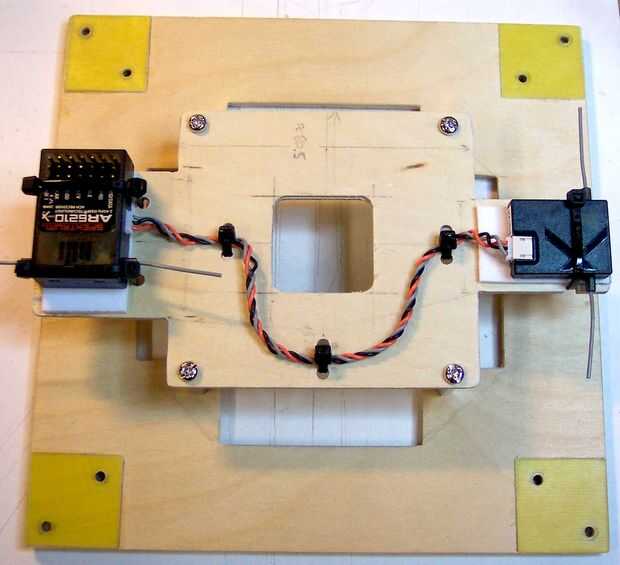

Todas las placas se unen mediante el uso de los cuatro agujeros de tornillo en el centro de la placa 1. Utilizar a separadores roscados para separar cada placa. Esto proporciona el cableado más fácil acceso a componente y enrutamiento.
