Un fuselaje ancho cuadrotor - diseños e ideas para construir su propio. (7 / 13 paso)

Paso 7: Ajuste de la primera prueba

Monte un motor brazo en 2 placa con dos tornillos y luego Monte el brazo del motor en el opuesto de la esquina de la misma manera. Utilice un borde recto largo o trozo de tubería de aluminio recta para alinear el brazo dos para que sean rectas cuando se mira desde cualquier extremo del brazo.

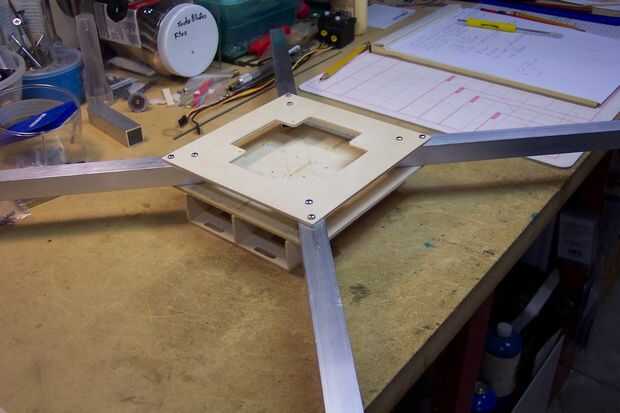

Monte y alinee los otros dos brazos del mismo modo. Cuenta de que con sólo una placa, el montaje es algo flojo. Tenga cuidado de no tensionar demasiado la Asamblea y crack 2 placa. Nota: La foto en este paso muestra la caja de batería, montado e integrado en la placa 2.

Ahora montar Plate1 en cuatro brazos con ocho tornillos. Debe tener algo que se parece a la imagen en este paso.

Problemas? --En esta etapa descubrirás cómo alinean los agujeros. Si todo fue fabricado y medido, todos los tornillos caerá en los agujeros de los brazos motor correctamente. Si tienes un agujero desalineado use una lima redonda pequeña para quitar material de placa según sea necesario. Retire suficiente placa para permitir que el tornillo al entrar en el agujero sin atascamiento.
