Paso 2: Esquema del gasificador
Dimensiones no son críticas para la mayoría de las cosas. Doy algunas dimensiones aquí y allí donde es importante. Sin embargo, no tiene que preocuparse de copiar servilmente la unidad en cada detalle para hacer un generador de gas que funciona. Había improvisado de la unidad de materiales encontrados y lo hizo trabajar mediante la deformación con el tiempo. Usted podría casi seguro Hágase así (tal vez mejor) con materiales completamente diferentes. No dude en experimentar.

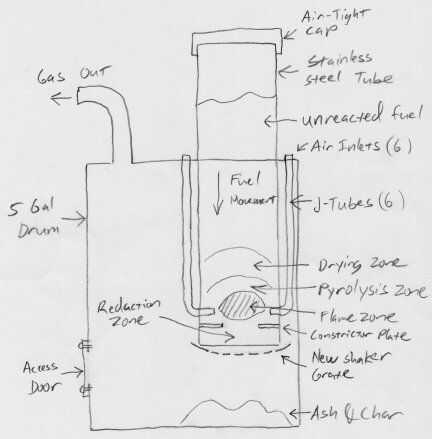

Al esquema. Básicamente, la cáscara externa del gasificador es sólo un tambor de acero de 5 galones. El tambor debe ser acero debido al extremo calor generado durante el proceso de gasificación. El tambor recoge el gas que se genera. El gas sale a través de uno de los tapones del tambor. Ceniza y carbonilla producida se recoge en la parte inferior del tambor. Una puerta de acceso en el lado del tambor permite periódicamente limpieza de la ceniza y el carbón. Los subproductos sólidos restantes en la parte inferior del tambor es conocido como bio-char. A menudo se utiliza para mejorar los suelos pobres.
Un tubo de acero inoxidable 4 1/4 pulgadas de diámetro sirve como ambos tubo de reacción y tolva de combustible. Hay una constricción en el tubo cerca de la parte inferior. Una rejilla de acero inoxidable perforada en la parte inferior del tubo evita que los contenidos sólo se derrame fuera de la base. La rejilla puede mover y es sacudida periódicamente durante la operación para permitir que la ceniza y carbonilla salida el tubo de reacción y permitir el combustible fresco para caer en la zona de reacción. Los gases producción viaje hacia abajo y salir por la rejilla de la coctelera. Por lo que este tipo de gasificador es llamado un gasificador de tiro descendente.
Aire de tubo de seis tubos de cobre en forma de j en la zona de reacción en la base del tubo del acero inoxidable. Ya que la envolvente está lleno de gas caliente durante la operación, el j-tubos largos también pe-calor el aire antes de que salga en el tubo de reacción.
La Asamblea de núcleo entero formado por el tubo de reacción, j-tubos y parrilla agitador puede extraerse el tambor externo para fácil mantenimiento y para hacer modificaciones.
En operación, el aire entra en el reactor a través de los tubos de j y es precalentado a medida que se mueve hacia abajo. Combustión de la biomasa se produce en la zona de la llama entre los tubos de j. Calor radiante de la combustión impulsa las reacciones de pirólisis en la zona de pirolisis. Calor de baja calidad más seca hasta el combustible en la zona de secado. Una constricción justo debajo de la zona de llama las fuerzas de gases producidos en la zona de pirólisis pasan a través de, o al menos muy cerca de la zona de la llama para salir del reactor. Esto ayuda a romper térmicamente los alquitranes. Carbón de leña caliente saliendo de la zona de la llama se mueve hacia abajo en la zona de reducción entre la constricción y la rejilla de la coctelera. Salir de la zona de llamas de gases de combustión reducidos en el carbón caliente. Agitando periódicamente la rejilla permite ceniza y pasado char a tamizar a través de los orificios de la rejilla y dejar los bordes de la rejilla. Esto permite combustible fresco para mover hacia abajo a través de todas las zonas.
Originalmente usé un soplador motorizado conectado a la tubería de salida de gas para sacar el aire a través del generador de gas. Luego construyó un colector de las tapas de todos los j-tubos de conexión y utiliza aire comprimido para ejecutar el generador de gas. Idealmente el generador de gas ser conducido por el vacío del colector de un motor que es el suministro de gas combustible.
Más sobre esto más adelante. Ir al siguiente paso para comenzar a construir el generador de gas.
