Paso 3: La estructura del gasificador

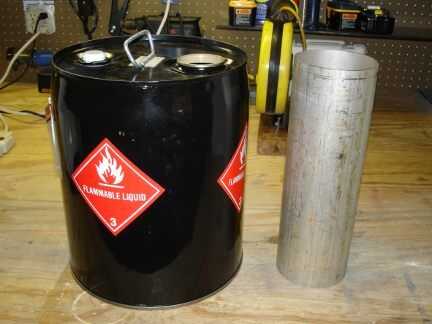

Foto 1:
La estructura básica del gasificador se construye alrededor de un tambor de acero de 5 galones y un tubo de acero inoxidable 4 1/4 pulgadas de diámetro interior y 14 pulgadas de largo. Estas dimensiones no son realmente críticas. El tubo podría ser un poco más largo o más corto y un poco mas o menos amplio de diámetro. Tengo el tambor en el trabajo. Utilizamos una variedad de productos químicos que vienen en bidones metálicos pequeños como estos, y siempre tenemos un montón de vacíos alrededor. El tubo de acero inoxidable provenientes de un depósito de chatarra. Era un poco caro. Desde entonces he descubierto que muchos extintores tienen cuerpos de acero inoxidable que son del tamaño adecuado para su uso en un generador de gas. Viejo los extintores son fáciles de encontrar y baratos.
El propósito del tambor debe ser el cuerpo principal de la unidad de generador de gas. Contiene todo y recoge todas las gas, ceniza y carbón que produce la unidad. El más pequeño de los dos tapones en el tambor será la salida de gas. El tubo de acero inoxidable sirve para varios propósitos. La parte inferior del tubo será el reactor donde realiza la gasificación. El resto del tubo es una tolva para la celebración de combustible no reaccionado. El tubo se someterán a muy altas temperaturas y gases corrosivos. El acero inoxidable es la opción obvia aquí.

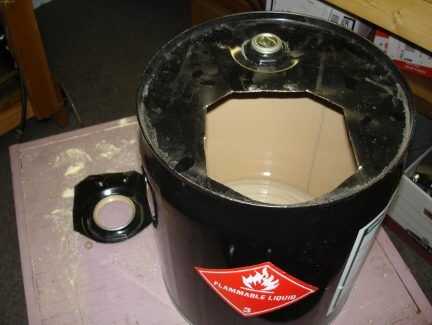

Foto 2:
Comencé cortando un agujero grande en la parte superior del tambor para que pueda ser insertado el tubo de reacción de acero inoxidable. El agujero se hizo muy gran tamaño para que sea fácilmente desmontable la base entera del gasificador. El agujero se compensa en el lado del tambor enfrente el tapón pequeño. El tapón grande fue sacrificado, puesto que yo no estaba pensando en usarlo.

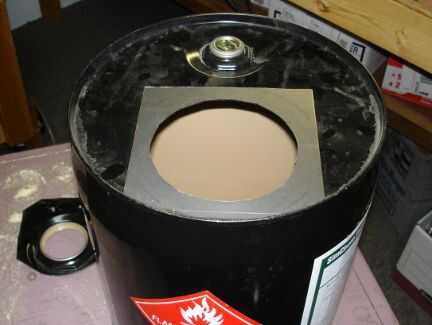

3ª Foto:
A continuación corté una brida de una pieza de 1/8 en acero para montar el tubo de reacción en el tambor. La brida es lo suficientemente grande como para cubrir completamente la abertura grande en la parte superior del tambor. El agujero de la brida es apenas el tamaño correcto para el tubo de reacción se deslice cómodamente a través.

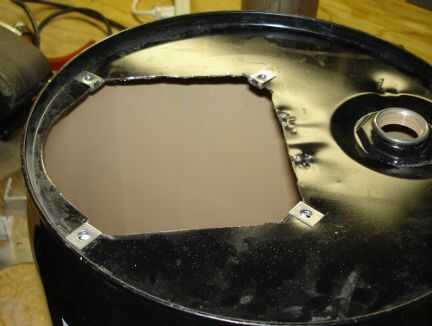

Foto 4:
He instalado las tuercas de clip en las esquinas del agujero en la parte superior del tambor y acoplamiento orificios en el reborde anterior. Esto me permitiría a perno de la brida hasta la parte superior del tambor. Mi idea era hacer la base del gasificador fácilmente extraíble para el servicio y modificación.

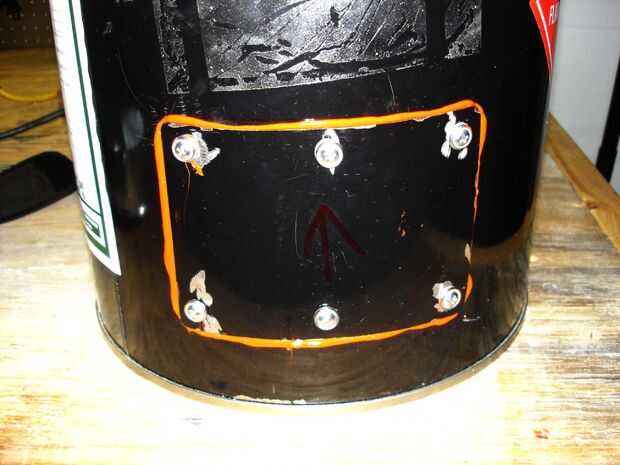

Foto 5:
Aquí está la puerta de acceso en el lado del tambor. Corte un agujero rectangular en el lado del tambor apenas grande bastante para poder tener en mis manos dentro para limpiar la ceniza y los caracteres a continuación, corte un pedazo rectangular más grande se superpondría la apertura en todos los lados de otro tambor para servir como la puerta. La puerta se mantiene en su lugar con seis más clip tuercas y tornillos y sellada con una gran cantidad de material de Junta de silicona de alta temperatura.
