Paso 4: Montaje del tubo de reacción

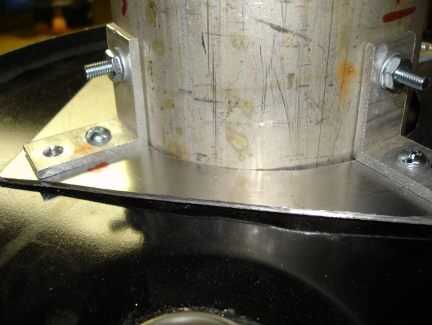

Hice unas escuadras de aluminio y utilizado para el tubo de reacción del perno de la brida. Salí de 6 1/2 pulgadas del tubo de reacción que por encima de la brida. El resto sobresale hacia abajo en el tambor. En este punto del proyecto no todavía tenía acceso a un soldador. Incluso si tuviera uno, no estoy seguro de que podría han soldado con autógena el reborde de acero suave para el tubo de reacción de acero inoxidable de todos modos. Aquí la unidad se está prueba de ajuste en la parte superior del tambor. Los agujeros en los extremos de los soportes de ángulo alineen sobre las tuercas de clip en la parte superior del tambor.
Foto 2:
Este es mi nuevo mejor amigo. Pasé por varios tubos de este material de Junta de silicona de alta temperatura. La usé para sellar cada crack grieta, empalme, costura y perno agujero en el generador de gas. Funciona muy bien.
3ª Foto:

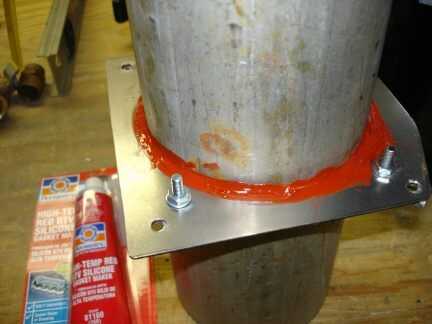

Aquí he utilizado el material de empaque para sellar el espacio entre la brida y el tubo de reacción. Le puse un cordón de silicona alrededor de la parte superior y parte inferior de la brecha.
Foto 4:

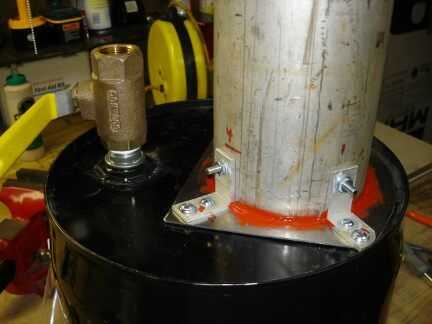

Aquí estoy haciendo otra prueba para asegurarse de que todos los agujeros de perno se alinean con las tuercas de clip en la parte superior del tambor. Cuando se monta en tiempo real, un grano del material de Junta de silicona de alta temperatura entre el tambor y la brida sello hermético. También he instalado una válvula de bola en el tapón pequeño. La válvula asegura que puedo sellar completamente apagado el generador de gas cuando se apaga.
Foto 5:

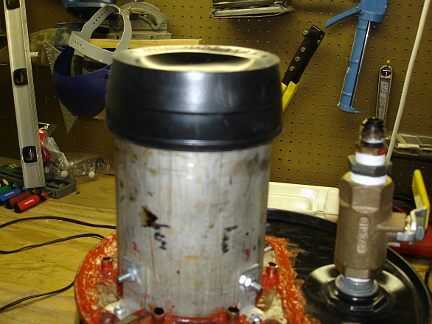

La parte superior del tubo de reacción debe ser cubierto con una tapa hermética durante la operación del generador de gas. Se trata de una tapa de goma para tubo de PVC que encontré en una ferretería. Realmente está pensada para un tubo OD levemente más pequeño que el tubo de reacción. Por lo que es un ajuste muy apretado, incluso sin utilizar la abrazadera incluida en la tapa. La tapa se puede quitar fácilmente para cargar combustible.
